什麼是穩壓IC
IC網路超市穩壓IC 穩壓IC套用範圍
穩壓IC，主要的套用範圍：可擕式產品、MP3、MP4、PMP、數位相機、光電滑鼠、LED燈、遙控玩具、電子辭典、復讀機、無線耳機、無線滑鼠鍵盤、血壓計、醫療器械、汽車防盜器、LED手電筒、直流聖燈、太陽能草坪燈、充電器、鍵盤電動玩具類產品、LCM、接口轉換器、儀表、閃燈、有時鐘顯示的產品控制電路。
種類
穩壓IC包含：DC/DC升壓晶片5V、3V、3.3V、升壓IC輸出電壓可調、LDO穩壓6206系列、帶使能端系列LDO，低電壓檢測復位IC、背光碟機動晶片、LED驅動IC、MOS管等。
穩壓IC的腳的辨別方法
將正面（圓孔）對著自己，管腳朝下，左、中、右三腳分別是123腳。
1、2腳是電壓輸入端，1接電源正，2接地。
3腳為電壓輸出端，輸入端接12-14V，輸出的是負12V。
如何測試穩壓IC的穩壓值
兆歐表是一種常用的線路測試儀表，俗稱搖表。輕輕一搖，兆歐表就能輸出幾十伏以上的直流電壓，利用這點，我們可以輕鬆地測量穩壓二極體的穩壓值。將待測穩壓管與一個20kΩ電阻串聯後接在兆歐表的輸出上，再用三用表跨測穩壓管上的壓降，搖動兆歐表時可以發現，穩壓管兩端電壓攀升至某一值後就不再變化，對應的這一數值就是穩壓管的穩壓值。由於穩壓管是工作在反向狀態的，因而在連線和測量時應認準極性。
穩壓IC使用介紹

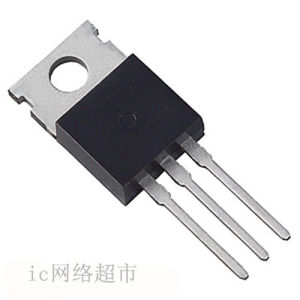

電子產品中常見到的三端穩壓積體電路有正電壓輸出的78××系列和負電壓輸出的79××系列。故名思義，三端IC是指這種穩壓用的積體電路只有三條引腳輸出，分別是輸入端、接地端和輸出端。它的樣子象是普通的三極體，TO-220的標準封裝，也有9013樣子的TO-92封裝。用78/79系列三端穩壓IC來組成穩壓電源所需的外圍元件極少，電路內部還有過流、過熱及調整管的保護電路，使用起來可靠、方便，而且價格便宜。該系列集成穩壓IC型號中的78或79後面的數字代表該三端集成穩壓電路的輸出電壓，如7806表示輸出電壓為正6V，7909表示輸出電壓為負9V。
78/79系列三端穩壓IC有很多電子廠家生產，80年代就有了，通常前綴為生產廠家的代號，如TA7805是東芝的產品，AN7909是松下的產品。
有時在數字78或79後面還有一個M或L，如78M12或79L24，用來區別輸出電流和封裝形式等，其中78L調系列的最大輸出電流為100mA，78M系列最大輸出電流為1A，78系列最大輸出電流為1．5A。它的封裝也有多種。塑膠封裝的穩壓電路具有安裝容易、價格低廉等優點，因此用得比較多。79系列除了輸出電壓為負。引出腳排列不同以外，命名方法、外形等均與78系列的相同。
因為三端固定集成穩壓電路的使用方便，電子製作中經常採用，可以用來改裝分立元件的穩壓電源，也經常用作電子設備的工作電源。
注意三端集成穩壓電路的輸入、輸出和接地端絕不能接錯，不然容易燒壞。一般三端集成穩壓電路的最小輸入、輸出電壓差約為2V，否則不能輸出穩定的電壓，一般應使電壓差保持在4-5V，即經變壓器變壓，二極體整流，電容器濾波後的電壓應比穩壓值高一些。
在實際套用中，應在三端集成穩壓電路上安裝足夠大的散熱器（當然小功率的條件下不用）。當穩壓管溫度過高時，穩壓性能將變差，甚至損壞。
當製作中需要一個能輸出1．5A以上電流的穩壓電源，通常採用幾塊三端穩壓電路並聯起來，使其最大輸出電流為N個1．5A，但套用時需注意：並聯使用的集成穩壓電路應採用同一廠家、同一批號的產品，以保證參數的一致。另外在輸出電流上留有一定的餘量，以避免個別集成穩壓電路失效時導致其他電路的連鎖燒毀。
三端穩壓78L/79L三端穩壓78/79
78L05+5V100mA穩壓器 7805+5V1A穩壓器
79L05-5V100mA穩壓器 7905-5V1A穩壓器
78L06+6V100mA穩壓器 7806+6V1A穩壓器
79L06-6V100mA穩壓器 7906-6V1A穩壓器
78L08+8V100mA穩壓器 7808+8V1A穩壓器
79L08-8V100mA穩壓器 7908-8V1A穩壓器
78L09+9V100mA穩壓器 7809+9V1A穩壓器
79L09-9V100mA穩壓器 7909-9V1A穩壓器
78L12+12V100mA穩壓器 7812+12V1A穩壓器
79L12-12V100mA穩壓器 7912-12V1A穩壓器
78L15+15V100mA穩壓器 7815+15V1A穩壓器
79L15-15V100mA穩壓器 7915-15V1A穩壓器
78L18+18V100mA穩壓器 7818+18V1A穩壓器
79L18-18V100mA穩壓器 7918-18V1A穩壓器
78L24+24V100mA穩壓器 7824+24V1A穩壓器
79L24-24V100mA穩壓器 7924-24V1A穩壓器
三端穩壓78K/79K三端穩壓78H/79H
7805K+5V1.5A穩壓器 78H05K+5V5A穩壓器
7905K-5V1.5A穩壓器 79H05K-5V5A穩壓器
7812K+12V1.5A穩壓器 78H12K+12V5A穩壓器
7912K-12V1.5A穩壓器 79H12K-12V5A穩壓器
7815K+15V1.5A穩壓器 78H15K+15V5A穩壓器
7915K-15V1.5A穩壓器 79H15K-15V5A穩壓器
7824K+24V1.5A穩壓器 78H24K+24V5A穩壓器
