積算定時器

積算定時器是一種電子定時儀器,具有計數累積的功能。

PLC中的一種定時器
工作原理如下圖所示:
積算定時器具有計數累積的功能。在定時過程中如果斷電或定時器線圈OFF,積算定時器將保持當前的計數值(當前值),通電或定時器線圈ON後累積,即當前值具有保持功能,只要將積算定時器復位,當前值才變位0。
(1) 1ms積算定時器(T246~T249) 共4點(中斷動作),是對1ms時鐘脈衝進行累積計數的,定時的時間範圍為0.001~32.767s。
(2) 100ms積算定時器(T250~T255)共6點,是對100ms時鐘脈衝進行累積計數的定時的時間範圍為0.1~32.76.7s。

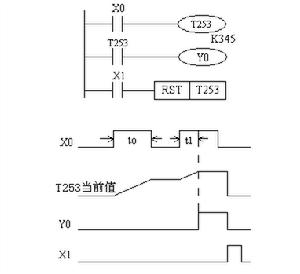

以下舉例說明積算定時器的工作原理。如圖所示,當X0接通時,T253當前值計數器開始累積100ms的時鐘脈衝的個數。當X0經t0後斷開,而T253尚未計數到設定值K345,其計數的當前值保留。當
積算定時器工作原理積算定時器工作原理

X0再次接通,T253從保留的當前值開始繼續累積,經過t1時間,當前值達到K345時,定時器的觸點動作。累積的時間為
t0+t1=0.1*345=34.5。當復位輸入X1接通時,定時器才復位,當前值變為0,觸點也跟隨復位。
