系統介紹
在老人院的院內，樓道內，大門出入口處安裝紫蜂基站，使老人院全覆蓋。老人攜帶識別卡。
工作原理
基站內部包括中央處理器，無線ZigBee模組、電源模組、天線、狀態指示燈和接線端子等部分。
基站內部的無線ZigBee模組，通過天線接收附近ZFC-11識別卡發出的信號，並通過無線ZigBee方式，將收到的識別卡信息轉發給網關基站。再由網關基站把信息傳送給監控中心計算機，計算機對收到的人員信息處理和顯示，從而實現人員定位。當管理人員需要呼叫某一個識別卡時，計算機將呼叫信息發給網關基站，再由網關基站轉發給無線基站，無線基站把信息轉化為識別卡。
技術參數
主要參數
1)工作電壓：交流220V；
2)工作電流：160mA；
3)工作頻率：2.4GHz；
4)通信距離：無線通信距離1200米（空曠環境）；
5)通信速率：125Kbps
工作環境：
6)環境大氣壓80kPa～110kPa；
7)環境溫度-20℃～+70℃；
8)周圍空氣相對濕度不大於95%（25℃時）；
9)在無破壞絕緣的氣體和蒸氣的環境；
10)在無滴水的地方；
外形結構

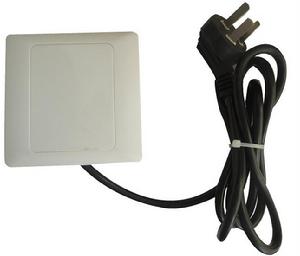

福利院定位室內基站設備尺寸：86mm×86mm×40mm
系統架構
室外定位基站主要功能特點
採用無線ZigBee技術，具有統一的標準；
基站之間採用ZigBee無線通信，無需布線，施工簡單方便；
基站可自組網，尋找路由，建立Mesh網路，使系統穩定；
基站可以實時收集附近識別卡的信息，實現人員定位；
基站可以將收到的信息轉發到監控中心，實現數據傳輸；
基站可以將監控中心計算機下發的信息轉發給周圍的識別卡，實現信息溝通；
使用說明
無線基站，使用220V交流電供電。接通電源後，基站便開始工作。安裝的地方，不容易被碰觸，為保障無線基站信號強度，兩個無線基站之間，要可視無遮擋。兩個無線基站要保持兩個天線平行。要實現精確定位，基站之間的距離保持在100米左右。使用過程中應注意保持無線基站的清潔，避免灰塵和水在外殼上堆積，做到定期清掃，以免影響無線基站接收信號的效果。
基站固定方式
福利院老人看護定位系統
