磁致伸縮變送器
產品概述磁致伸縮液位/界位變送器是一種高精度、高可靠性的創新性技術產品，它的出現很好的解決了極惡劣工況下液位/界位測量。由於磁致伸縮技術決定了其測量過程中不受溫度、壓力、介電常數等因素變化的影響，及高精度、高穩定性、免維護等優點，很好的替換和補充了電浮筒、差壓變送器、雷達等其它液位產品在現場套用中存在的缺陷。廣泛套用於各種液位、界面高精度檢測。

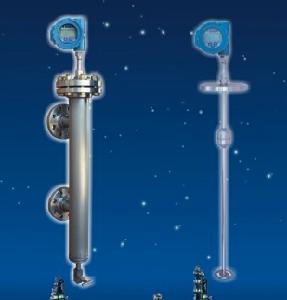

直接插入和配外浮筒在一非磁性感測管內裝有磁致伸縮線，在磁致伸縮一端裝有感測器，電子表頭髮出電流脈衝信號給磁致伸縮線並開始計時，該電流脈衝與磁性浮子的磁場產生相互作用，在磁致伸縮線上產生一個扭應力波，該扭應力波以已知的速度從浮子的位置沿磁致伸縮線向兩端傳送，直到上端感測器收到扭應力信號為止，計數器可測量出起始脈衝與返回扭應力波的時間間隔，根據時間間隔來判斷浮子的位置。由於浮子總是浮在液面上，且浮子位置隨液面的變化而變化，通過時間間隔大小計算液面的高低，然後通過電子裝置將有效信號轉換成4～20mA，或數字通訊信號進行輸出。距離（m）=時間（S）X×速度（m/s）
產品結構及特點

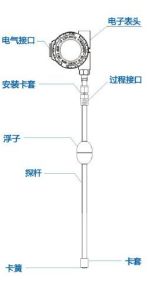

磁致伸縮變送器採用模組化設計，結構簡單，由以下幾部分組成：
電子表頭：內部有一塊電路板和一個電子模組，電路板與磁致伸
結構探桿組件：內有磁致伸縮感測器及磁致伸縮導線。
浮 子：反應液面/界面的位置，內有永久性磁鐵。
整體特點
·多功能，即可以單獨測量液面界面，也可以同時測量液面和界面
·高精度，測量精度為±0.5mm或0.03%滿量程
·易調試，免維護，核心元件不與過程介質接觸，模組化結構，智
能化設計，無需實物標定，參數自動存儲，不用定期標定和維護
電子部件特點
·低功耗，兩線制4～20mA帶HART輸出，24VDC迴路供電，帶一
體式LCD 就地顯示
·易操作，三個標準按鍵，輕鬆操作，無需其它輔助設備
探桿組件及浮子特點
·套用參數等級高，最低溫度為-196℃，最高溫度為400℃，浮子最
高直接壓力為16Mpa，間接耐壓最高可達31Mpa，浮子硬抗壓，最
低密度為0.35S.G.
·材質廣泛，標準材質為316LSS，可選哈C-276、鋯-702、304+PFA、
五級航空鈦合金等材質
套用行業和裝置
電 力：輔機液位（高加、低加、除氧器、凝汽器、熱網加熱器等）、化學水
煤 化 工：甲醇、二甲醚、合成氨/尿素、煤制烯烴、煤制油、煤制天烯氣
矽 行 業：有機矽、多晶矽
石油石化：油氣開採與集輸、煉油、乙烯、三聚等
精細化工：甲烷氯化物、環氧乙烷、苯胺、PTMEG、BOD、炭纖維、聚甲醛、醋酸、苯乙烯、橡膠、粗笨精製
其 它：冶金、水處理、生物醫藥、輕工等
技術規格
表頭及電子部件
·測量參數：液面、界面
·重 復 性：±0.15mm或0.005%滿量程
·非 線 性：±0.3mm或0.01%滿量程
·精 度：±0.5mm或0.03%滿量程
·壓力範圍：16～30VDC
·環境溫度：-40～70℃
·顯 示：LCD
·輸出信號：兩線制，4～20mA/HART通訊
·迴路電阻：最大620歐姆（24DVC）
·功 耗：最大0.7瓦
·阻 尼：0～30秒
·防爆等級：exia IIC T4；Ex d IIC T6
·電源保護：帶反極性保護
·分 辨 率：模擬量：0.01mA;數字：0.01單位
·故障信號：3.86mA或20.96mA
·濕 度：0～100%
·表頭結構：雙腔室
·外殼材質：壓鑄鋁或不鏽鋼
·外殼處理：聚酯烤漆塗層
·電器接口：1/2"NPT(F)或M20×1.5
感測器及探桿
·過程壓力：真空～160bar
·過程溫度：-196～400℃
·量程範圍：0.15～21米
·探桿外徑：5/8"
·頂部死區：無
·底部死區：小於2.5"
·反應時間：0.1秒
·探桿材質：316LSS(標準)、304LSS、316LSS襯PFA、
317LSS、哈C-276、鋯702、鈦材等
·過程連線：3/4"NPT或法蘭連線
技術規格
浮 子
密度範圍：大於0.35S.G
密度 差：大於0.05S.G
材 質：316LSS（標準），317LSS,五級航空鈦合金 、哈C-276、鋯702、PTFE等
產品認證
防爆認證 防護實驗
本安防爆：Ex ia IIC T4 防護等級：IP68
隔 爆：Ex d IIC T6
