用途:
用於砌體砂漿強度檢測。
工作原理
![](/img/9/22a/nBnauM3XxYTO2gjNzcDOzczM0MTM5kzN2IDMwADMwAjMxAzL3gzLxAzLt92YucmbvRWdo5Cd0FmLyE2LvoDc0RHa.jpg)
主要功能
適合砌縫砂漿強度的現場快速檢測,為最新的攜帶型砂漿強度現場檢測儀器。
行業標準
國家行業標準《貫入法檢測砌築砂漿抗壓強度技術規程》(JGJ/T136-2001)
主要特點
操作簡單、檢測結果準確,砂漿強度的檢測範圍:0.4~16MPA,
主要技術參數:
貫入深度:20正負0.1mm
貫入力:800正負8N
貫入深度尺量程:20mm
精度:0.01mm
測釘長度:40mm

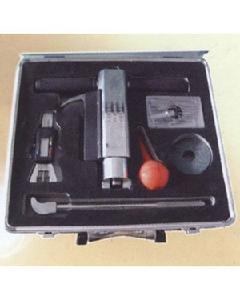

配置:
1.SJY800B 型主機 1 台;
2.貫入數據處理器 1 台,
3.數據傳輸線壹根
4.測釘肆拾
5.弧線鉤式省力槓桿 1 個
6.直讀自復位式數顯貫入深度測量表 1 只
7.測釘量規 1 只
8.吹風器 1 個
9.國家級儀器檢驗合格證書 1 本
10.行業標準規範 1 本
11.說明書 1 本
12.鋁合金包裝箱 1 只
13.貫入數據分析軟體 1 盤
使用注意事項:
1、貫入式砂漿強度檢測儀在掛鈎狀態時不應保持較長時間同,應儘快釋放工作彈簧。
2、不得隨意空彈及拆卸貫入儀主機,以免影響使用壽命和測試精度。
3、數顯貫入深度表應輕拿輕放,注意保護測頭,以防摔落。
4、貫入儀每年至少應在法定計量部門校準一次。
使用方法
1、檢測數據中,應將16個貫入深度值中的3個較大值和3個較小值,餘下的10個貫入深度值取平均值。
2、根據計算所得的構件貫入深度平均值岢按不同的砂漿品種由《貫入法檢測砌築砂漿抗壓強度技術規程一》(JGJ/T136-2001)附錄D查得其砂漿抗壓強度換算值。其它品種的砂漿可按附錄E的要求建立專用測強曲線進行檢測。有專用測強曲線時,砂漿抗壓強度換算值的計算應優先採用專用測強曲線。
3、砌體砌築砂漿抗壓強度推定值應按下列規定確定:當按單個構件檢測時,該構件的砌築砂漿抗壓強度推定值為該構件的砂漿抗壓強度換算值;發批抽查時,該批構件的砌築砂漿抗壓強度推定值為同批構件砂漿抗壓強度換算值的平均值或0.75倍的同批構件砂漿抗壓強度換算值的最小值中的最小值。
