結構組成
適用範圍
適用於測定牆面砂漿和以貫入阻力表示的凝結速度和凝結時間。
主要技術指標
1.檢測範圍：0-100N；
2.視值精度：1%N；
3.視值解析度：0.5H；
4.最大行程：50mm；
5.試針截面積：30mm 2；
6.試模內徑及深度：140mm×75mm
結構及使用

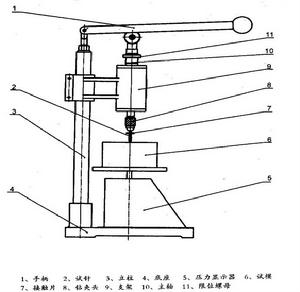

本儀器由1.手柄，2.試針，3.立柱，4.底座，5.壓力顯示器（與感測器連線）（普通型為刻度盤顯示）, 6.試模，7.接觸片，8.鑽夾頭，9.支架，10.主軸，11.限位螺母等組成
其原理由（1）手柄給壓力通過試針軸向下滑動，使（2）試針插入（ 6）試模內砂漿里，由於砂漿隨著時間長短而凝結硬度變化，使試針得到不同的貫入阻力，在壓力顯示器上讀出不同的壓力值。
使用時首先將攪拌均勻的砂漿裝入試模內，離上口平面約10 毫米抹平，砂漿表面泌水不清除，將試模放在圓盤上，此時將壓力顯示器清零（顯示器設定見附錄）〔然後操作者用手將壓桿垂直向下施壓力，在10 秒時間內將試針緩慢而均勻地垂直貫入砂裝25mnl ，這時壓力顯示器上所示為第一次測定值，同時將限位螺母（11 ）調到適當位置，放開壓桿，試針在彈簧力作用下復位按每半小時重複一次，當阻力值達到0.3MPa 時改為15分鐘測定一次，直到阻力值達到0.7MPa 為止
式中：fp——貫入阻力值（MP 。）
Np——貫入深度為25mm 時靜壓力（N ） ;
Ap——貫入試針截面積（30mm2）；
貫入阻力值計算精確至0.01Mpa 〕。
具體試驗方法，請參照國華人民共和國行業標準JGJ70-90，關於建築砂漿基本性能試驗方法第六章，砂漿凝結時間測定儀有關規定執行。
維護保養
試驗結束，須將工作檯面板，試針及接觸片擦洗乾淨。工作檯面勿受重壓（小於1Okg）。
將試模內試樣取出，擦洗乾淨並上油防鏽，使用前上脫模劑。
滑動部分應經常注油潤滑，使儀器工作正常。
應安放在室溫在20 ℃ 左右安靜及無腐蝕無介質的環境中：
操作規程
1. 將攪拌均勻的砂漿裝入試模內，離上口平面約 10mm 抹平，將試模放在壓力 器圓盤上，此時鏇動調零螺母，將壓力器指針調到零位。
2. 然後用手將壓桿垂直向下鏇壓力，在 10s 內將試針貫入砂漿 25mm，這時壓力 器刻度盤上所示為第一次測定值，同時將調節螺母調到最高位置（與試針座 上端平齊） ，放開壓桿，試針在彈簧力作用下復位，按每半小時重複一次，當 阻力值達到 0.3MPa 時改為 15min 測定一次，直到阻力值達到 0.7MPa。
3. 計算砂漿貫入阻力值。
4. 試驗結束後，將工作檯面板、試針和接觸面擦淨；將試模內試樣取出，擦洗 乾淨，塗上油防鏽。

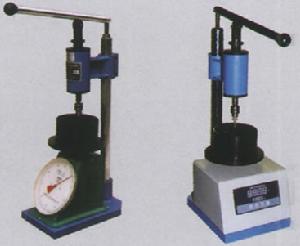

市場價格：
普通型：3500元
數顯型：5500元
