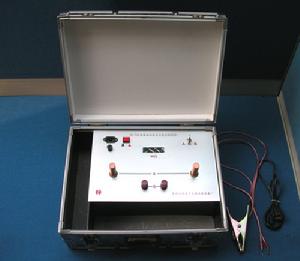

短路接地線直流電阻測試儀

設備簡介

短路接地線直流電阻測試儀是為了測量短路接地線直流電阻精心製造的一種測量儀器，它是根據《電力安全器具預防性試驗規程（試行）》中“5.1 攜帶型短路接地線”和“6 個人保護接地線”的測量要求設計製作。它使用穩定的30安培電流作為測量電流。

測量標準

線徑	標準直流電阻值
10 平方毫米	1.98 毫歐/米
16 平方毫米	1.24 毫歐/米
25 平方毫米	0.79 毫歐/米

產品特點

1. 採用高度穩定性開關直流電源，體積小、重量輕、工作穩定可靠、發熱低；
2. 使用數字發光顯示，測量結果顯示清晰，讀數方便準確；
3. 30安培電流穩定可靠，可長時間連續工作；
4. 攜帶型設計，攜帶方便；

使用方法

1. 紅色撥動開關撥到“銅桿測量”位置，將接地棒夾具夾緊兩根銅柱，並接觸良好，打開電源開關，數字即為接地線的電阻（毫歐）值。由於接地線與銅柱有一個相對固定的接觸電阻（約0.5毫歐），因此讀數時，應減去0.5。
2. 如果需要獲得精確的讀數，可將接地棒夾具夾緊兩根銅柱，並接觸良好，將紅色撥動開關撥到“電纜測量”位置，然後插上專配的連線線，將連線線上的夾子夾住接地線銅纜兩端的銅質夾頭，此時的讀數即為精確的測量值。
