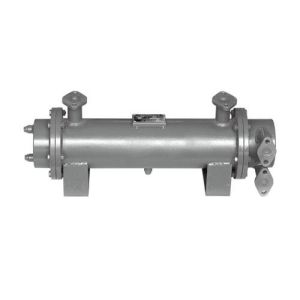

真空泵列管冷卻器

真空泵列管冷卻器概述：

真空泵列管式冷卻器由外部殼體、內部冷卻體兩大部分組成，由於結構方式不同，從外部連結形式分為管螺紋式和法蘭式；從安裝形式分為臥式和立式；從冷卻管結構分為螺管式和翅片式。

真空泵列管冷卻器構成：

真空泵列管冷卻器冷卻體由冷卻管、定孔盤、動孔盤、折流板等組成。冷卻管兩端與定、動孔盤連結；定孔盤和外體法蘭連線，動孔板可在外體內自由伸縮，以消除溫度對冷卻管由於熱脹冷縮而產生的影響。折流板起強化傳熱及支撐冷卻管作用。

真空泵列管冷卻器工作原理：

列管式冷卻器的熱介質是由簡體上的接管進口，順序經各折流通道，曲折的流至接管出口，而冷卻介質則採用雙管程流動，即冷卻介質由進水口經分水蓋進入一半冷卻管之後，再從回水流入另一半冷卻管進入另一側分水管。冷介質在管內流過程中，吸收熱介質放出的餘熱由出水口排出，使工作介質保持額定的工作。

真空泵列管冷卻器套用：

真空泵內水的溫度和數量直接導致泵氣蝕現象、密封程度。操作規程明確規定真空泵汽水分離器出水溫度不超過40℃。在礦場真空是抽放瓦斯，水溫如果長期過高會引起瓦斯泄露。所以在循環水箱內選用列管冷卻器降低水溫，保證泵站正常運行。

真空泵列管冷卻器套用領域：

列管式冷卻器是冶金、化工、機械、能源、交通、輕工、食品等工業部門普遍採用的熱交換器裝置。它適應於冷卻、冷凝、加熱、蒸發、廢熱回收等不同工況。由於其結構堅固，使用彈性大，適應性強，近些年來又對結構、工藝和材料等方面做了大量改進，使它的技術性能更合理和先進。
