直角鏜銑頭安裝尺寸圖

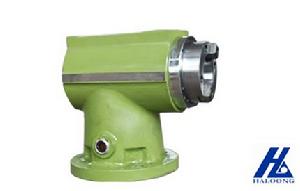

直角頭的產品圖片
直角頭的性能特點
本90°直角頭適合槽孔內部之搪銑、端面整修、斜面倒角及複雜零件等加工工作；加裝刻度盤即可做360度調整角度選擇銑刀銑向；
主軸及齒輪採用鉻鉬合金鋼並經特殊滲碳熱處理可確保堅固耐用。
90度直角頭技術參數
SIEZ TYPE | A | B | C | D | E | F | G | H | I | J | K | FitModel | 連結盤 |
A70 | φ128.57 | φ250 | φ162 | 5 | 200 | 218 | 90 | 313 | 207.5 | 351 | 13 | TX400 | W1 |
A75 | φ128.57 | φ250 | φ162 | 5 | 200 | 218 | 90 | 313 | 207.5 | 351 | 13 | TX500 | W2 |
