直角式脈衝閥

閥內的膜片把脈衝閥分成前、後兩個氣室，當接通壓縮空氣時，壓縮空氣通過節流孔進入後氣室，此時後氣室壓力將膜片緊貼閥的輸出口，脈衝閥處於“關閉”狀態。 脈衝噴吹控制儀的電信號使電磁脈衝閥銜鐵移動，閥後氣室放氣孔打開，後氣室迅速失壓，膜片後移，壓縮空氣能過閥輸出口噴吹，脈衝閥處於“開啟”狀態。 當脈衝控制儀電信號消失，脈衝閥銜鐵復位，後氣室放氣孔關閉，後氣室壓力升高使膜片緊貼閥出口，脈衝閥又處於“關閉”狀態。

直角式脈衝閥構造與工作原理。
直角式脈衝閥的特徵是閥的空氣進出口管呈90度直角。閥內的膜片把脈衝閥分成前、後兩個氣室，當接通壓縮空氣時，壓縮空氣通過節流孔進入後氣室，此時後氣室壓力將膜片緊貼閥的輸出口，脈衝閥處於“關閉”狀態。
脈衝噴吹控制儀的電信號使電磁脈衝閥銜鐵移動，閥後氣室放氣孔打開，後氣室迅速失壓，膜片後移，壓縮空氣能過閥輸出口噴吹，脈衝閥處於“開啟”狀態。壓縮空氣瞬間從閥內噴出，形成噴吹氣流。
當脈衝控制儀電信號消失，脈衝閥銜鐵復位，後氣室放氣孔關閉，後氣室壓力升高使膜片緊貼閥出口，脈衝閥又處於“關閉”狀態。

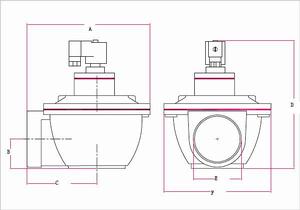

直角式脈衝閥的外觀平面圖

直角式脈衝閥技術參數：
適應環境：溫度-10-55攝氏度；相對濕度不大於85%
工作介質：清潔空氣，露點-20攝氏度。
噴吹壓力：0.3-0.8MPa。
電磁先導閥工作電壓：DC24V，AC220V，AC110V。
