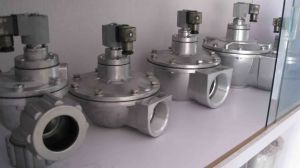

DMF-Z脈衝閥

DMF-Z脈衝閥

DMF-Z型電磁脈衝閥為直角式閥,其進出口之間夾角為90o,適合於氣包與除塵器噴吹管的安裝連線.氣流暢通,能提供符合要求的清灰氣脈衝,經久耐用,噴出效果更好.

概述

DMF-Z直角式電磁脈衝閥 是一種專為布袋式除塵器配套使用而設計的專用電磁閥,它是脈衝袋式除塵器清灰噴吹系統的壓縮空氣開關,受脈衝噴吹控制儀輸出信號的控制,對濾袋逐排(室)噴吹清灰,使除塵器的阻力保持在設定的範圍之內,以保證除塵的處理能力和收塵效率,達到抖動布袋去塵目的。

技術指標

工作壓力0.2~0.7MPa
工作介質清潔空氣工作電壓DC12VDC24VAC110VAC220V本體材質鋁合金膜片材質NBR(其它材質可定製)

工作原理

膜片把電磁脈衝閥分成前、後二個氣室,當接通壓縮空氣通過節流孔進入後天室,此時後氣室壓力將膜片緊帖閥的輸出口,電磁脈衝閥處於“關閉”狀態。脈衝噴吹控制儀電信號消失,電磁脈衝閥銜鐵復位,後氣室放氣孔關閉,後氣室壓力升高使膜篇緊貼閥出口,電磁脈衝閥又處於“關閉”狀態。電磁脈衝閥是按照電信號控制閥體卸荷孔的開啟和關閉,閥體卸荷時,閥後腔內壓力氣體排放,閥前腔內壓力氣體被膜片上陰壓孔節流,膜片被抬起,脈衝閥進行噴吹。閥體停止卸荷時,壓力氣體通過阻尼孔迅速充滿閥的後腔,由於膜片兩面在閥體上受力面積之差,閥的後腔內,氣體作用力大,膜片能可靠的關閉閥的噴吹口,脈衝閥停止噴吹。
電信號是以毫秒計時,脈衝閥開啟的一瞬間,產生強大的衝擊氣流,從而實現瞬間噴吹。

特性

多用途電壓:24V~240VAC/DC定時時間:開啟0.5-10s關閉0.5-45min安裝簡單,全自動,免維護

使用範圍

SLX定時開關器配套電磁閥,廣泛用於壓縮機、冷卻器、分離器、過濾器、儲氣罐、滴水腳等壓縮空氣系統部件冷凝水等的定時自動排放。
