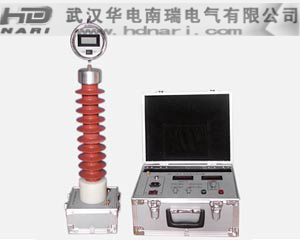

直流高壓發生器ZGF系列
直流高壓發生器ZGF系列[產品簡介]
直流高壓試驗器是根據新的中國電力待業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計製造的新
一代攜帶型直流高壓試驗器。主要適用於電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力
電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。
[產品別稱]
直高發,高壓發生器,中頻直流高壓發生器
[產品參數]
技術參數 40/3 60/2 60/3 60/5 80/2 100/2 120/2 120/5
額定電壓（KV） 40 60 60 60 80 100 120 120
額定電流（mA） 3 2 3 5 2 2 2 5
額定功率（W） 120 120 180 300 160 200 240 600
機箱重量（kg） 7 2 2 4.5 2 3 3 4.5
倍壓重量（kg） 一體 2.5 3 3.8 2.5 4 4 4.5
倍壓高度（mm） 一體 400 400 500 400 500 500 500
電壓測量精度 數顯表±（1.0%讀數±2個字）
電流測量精度 數顯表±（1.0%讀數±2個字）
波紋係數 ≤1%
電壓穩定度 隨機波動，電源電壓變化±10%時≤1%
過載能力 空載電壓可超出額定電壓10%使用十分鐘
最大充電電流為1.5倍額定電流
電源 單相交流50Hz 220V±10%
工作方式 間斷使用
一次連續時間最長為60分鐘
工作環境 溫度：-10～40℃
相對濕度：室溫為25℃時不大於85%（無凝露）
海拔高度：1500米以下
[產品特徵]
● 採用高頻倍壓電路，套用PWM脈寬調製技術和大功率IGBT器件。
● 採用電壓大反饋，輸出電壓穩定度高，紋波係數小≤1%。
● 全量程平滑調壓，電壓調節細度好調節精度≤0.5%，穩定度≤1%，電壓電流誤差1%（讀數±0.2KV），電流誤差±1個字。
● 升壓電位器零起升壓。
● 75%UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度1%讀數±1%。
● 過壓保護採用拔碼設定，一目了然，誤差±1%。
● 倍壓採用新型材料，輕巧、堅固。外表塗特種絕緣材料，電氣性能好，防潮能力強。
● 產品符合DL/T848.1-2004技術要求，並經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。
