概述
變壓器繞組的直流電阻測試是變壓器在交接、大修和改變分接開關後，必不可少的試驗項目。在通常情況下，用傳統的方法（電橋法和壓降法）測量變壓器繞組以及大功率電感設備的直流電阻是一項費時費工的工作。為了改變這種狀況，縮短測量時間以及減輕測試人員的工作負擔，TE2120直流電阻測試裝置。該裝置是直流雙臂電橋和單臂電橋的換代產品，是專門用於測量變壓器、電機、互感器等感性設備直流電阻的智慧型化儀器。能測量各種感性負載，同時能補償大電感設備電流慣性，並能快速使測試電流達到穩定值。是電力、水利、鐵路、冶金、煤礦、化工等系統，以及變壓器、電機等生產廠家的必備儀器。
性能特點
（1）測量速度快：採用優質恆流源，能快速建立測試電流，速度比常規的直流雙橋快幾十至幾百倍，測量大型變壓器直流電阻時，本儀器的測量時間僅為10～60秒。
（2）抗干擾能力強：在複雜的干擾環境下，也能穩定工作。
（3）測量穩定度高：儀器在電流達到平衡值後測試結果迅速穩定 ,方便記錄結果。接線採用四端子測量法，試驗迴路的電阻不影響測量的準確度。
（4）測量範圍廣：測量值從 0.1μΩ～500 Ω，相當於一台微歐計和一台直流電阻計的範圍總和。
（5）使用壽命長：採用寬溫型漢字液晶顯示器，解決了高溫及太陽直射環境下液晶顯示器易失效的問題。全部採用高精度電阻，有效的消除環境溫度對測量結果的影響，軍品接外掛程式的使用增強了抗振性能。
（6）安全性能好：備有快速電流放電迴路，不僅有蜂鳴報警提示放電殘餘量，液晶上還可以實時將放電信息顯示出來，有效保證人身及儀器安全。放電時間一般僅為10～15秒鐘。
（7）攜帶方便：該儀器體積小、重量輕。體積、重量僅為同類產品的20%～50%。
技術指標
名稱與分類
（1）名稱：TE2120直流電阻測試儀。
（2）環境組別:屬GB6587.1-86《電子測量儀器環境實驗總綱》中的Ⅲ組儀器（即可在室外環境使用）。
主機結構型式與尺寸
（1）結構型式：一體化攜帶型、鋁合金機箱
（2）外形尺寸：長350mm*寬300mm*高170mm
（3）質量：4.5Kg（不含附屬檔案）
使用電源
本儀器使用 220（1±10%）V，50（1±2%）Hz電源。
使用環境要求
環境溫度：-10℃～40℃ ,相對濕度：≤80%
安全性能
（1）絕緣電阻：>2MΩ,泄漏電流：<1.000mA
（2）介電強度：電源連線對機殼能承受1500V（50Hz有效值）1分鐘耐壓。
測量精度
根據被試品阻值，選 擇調節到合適的電流。

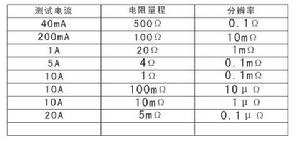

測試量程及解析度
安全提示
電源方面
使用AC220（1±10%）V，50（1±2%）Hz電源，外接電源電壓偏差可能引起測量誤差、儀器工作不正常或儀器損壞。
接線方面
（1）為了儀器及操作人員的安全，儀器必須可靠接地。
（2）試驗準備時最先接好地線，工作完畢時，最後拆除接地線。
（3）試驗結束後，應先放電，防止感性負載由於瞬間斷電產生高壓。
（4）在通電情況下，任何人不得插拔任何接線。
（5）當在室外工作時，請勿將儀器長時間置於太陽下曝曬。
（6）對於無載調壓變壓器，不允許測量過程中切換分接開關。
（7）測量過程中如果電源突然斷電，本機會自動開始放電，請不要立刻拆卸接線，至少等待30 秒鐘後才可拆卸接線。
（8）請勿隨意更換測試線。
（9）使用正確的保險絲。
（10）當有可疑的問題出現時,請立即停止操作,請本公司技術人員檢查。
操作方面
(1)儀器內部採用四端子接線法。
(2)接線完畢後，應檢查一遍，看看是否有接線錯誤，接外掛程式是否鎖緊，鱷魚夾是否與被試品接觸良好。
(3)注意:
A、儀器的測試夾與被試品要可靠接觸,如接觸部位有油漆、黃油、鐵鏽等不利於導電的物質，請對此做相應處理。
B、在測試時，被試品的繞組要與外圍設備及母線斷開，變壓器的中性點要與地及外殼斷開,輸入輸出端子要處於開路狀態。
(4)測試完成後請勿在蜂鳴器報警結束前拔掉測試線。
運輸與保養
運輸
本產品運輸時必須進行包裝，包裝箱可用紙箱或木箱，包裝箱內應墊有泡沫防震層。包裝好的產品，應能經公路、鐵路、航空運輸。運輸過程中不得置於露天車箱。倉庫應注意防潮、防塵、防機械損傷。
儲存及養護
儀器平時不用時，應儲存在環境溫度-20℃～60℃，相對濕度不超過85%，通風，無腐蝕性氣體的室內。存儲時不應緊靠地面和牆壁。
防潮
在氣候潮濕的地區或潮濕的季節，本儀器如長期不用，要求每月開機通電一次（約二小時），以使潮氣散發，保護元器件。
防曝曬
儀器在室外使用時，儘可能避免或減少陽光對液晶顯示屏的直接曝曬。
