概述
直流電壓變送器 是指將被測直流電壓隔離轉換成按線性比例輸出的標準直流電壓或直流電流的裝置。
分類
直流電壓變送器又分為單路直流電壓變送器和雙路直流電壓變送器，單路直流電壓變送器是指將被測直流電壓隔離轉換成按線性比例輸出的單路標準直流電壓或直流電流的裝置。雙路直流電壓變送器是指將被測直流電壓隔離轉換成按線性比例輸出的雙路標準直流電壓或直流電流的裝置。
直流電壓變送器主要功能與特性
*將被測直流電壓隔離轉換成按線性比例輸出的單路標準直流電壓或直流電流；

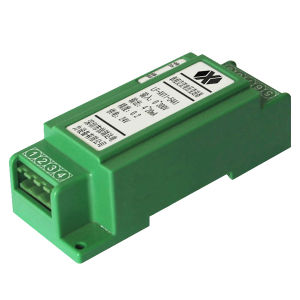

信瑞達A1單路直流電壓變送器
*低功耗、三重隔離、可靠性高；
*優良的抗干擾能力和高精度性（0.2%）；
*電壓拔插端子接入、標準導軌（35mm）安裝；
*廣泛套用於各類工業電壓線上隔離檢測系統；
*體積小、外型尺寸(mm)：95(L)×37(W)×32(H)；
*供電在11V~30V內通用；
選型指南
A﹍輸出形式： B﹍供電方式：3：0~5V
2：12V±10%
T：特殊輸出
C﹍電壓輸入範圍
選型示例1：LF-DV22-32A1-0.2/0~275V
說明：該產品表示0~275V輸入量程、0~5V輸出、12V供電、A1外型的雙路直流電壓變送器
特點
◇將被測信號變換成一電壓，經HCNR200/201線性光耦直接轉換成一個與被測信號成線性關係並且完全隔離電壓、再經過恆壓（流）輸出；採用計算機輔助設計，線路設計精煉、可靠性高、安裝方便
◇優良的溫度特性和長期的工作穩定性
◇結構簡單，有良好的性價比
套用
廣泛套用於電力、郵電、石油、煤炭、冶金、鐵道、市政等部門的電氣裝置、自動控制以及調度系統。
技術參數
◆輸入及輸出
輸入電流：0~75mV,0~100mV,0~±75mV,0~±100mV,0~20mA,4~20mA
輸入電壓：0~5V,0~30V,0~60V,0~300V,0~400V,0~450V
輸出信號：DC0~5V、1~5V、1~3~5V、0~20mA、4～20mA、4~12~20mA等
◆吸收功率：≤0.1VA
◆過載能力：電流：1.5倍連續、20倍/秒
電壓：2倍連續
◆負載電阻
電流輸出：RL≤600Ω
電壓輸出：RL≥2kΩ
◆性能指標
執行標準：GB/441600 17079-2001
準確度：0.2%、0.5%
整機功耗：≤3VA
工作穩定性：<0.2%（年）
工頻耐壓：輸入/輸出/外殼間：AC2kV/min.1mA
絕緣電阻：≥20MΩ（DC500V）
衝擊電壓：5KV（峰值），1.2/50us
回響時間：≤100ms
儲藏條件：-40～70℃、20～95%（無凝露）
工作環境：-10～50℃、20～90%（無凝露）
安裝方式：DIN（35mm）導軌安裝及M4螺釘固定
產品調試
單交流電流、電壓變送器，找到對應於變送器面板上的相應的ZERO和CAL兩個調試孔，其內的兩個電位器分別為零點和滿度調校電位器，調校時用小螺絲刀慢慢鏇轉轉至所需精度及即可。
注意事項
※輸入、輸出、輔助電源接線必須正確，不能錯位。
※使用環境應無導電塵埃和無腐蝕金屬和破壞絕緣的氣體存在，海拔高度小於2500米。
※產品出廠時已調校好零點和精度，請勿隨意調整。
*注意產品標籤上的輔助電源信息，變送器的輔助電源等級和極性不可接錯，否則將損壞變送器；
*變送器為一體化結構，不可拆卸，同時應避免碰撞和跌落；
*變送器在有強磁干擾的環境中使用時，請注意輸入線的禁止，輸出信號應儘可能短。集中安裝時，最小安裝間隔不應小於10mm；
*本系列變送器內部未設定防雷擊電路，當變送器輸入、輸出饋線暴露於室外惡劣氣候環境之中時，應注意採取防雷措施；
*本產品採用阻燃ABS塑膠外殼封裝，外殼極限耐受溫度為＋85℃，收到高溫烘烤時會發生變形，影響產品性能。產品請勿在熱源附近使用或保存，請勿把產品放進高溫箱內烘烤；
*請勿損壞或者修改產品的標籤、標誌，請勿拆卸或改裝變送器，一般公司將不再對該產品提供"三包"（包換、包退、包修）服務。
