產品概述
隨著國民經濟的飛速發展，民用和工業用電量的急劇增大，保障國家電網的安全運行工作越來越重要，在電力系統中，直流電源系統作為繼電保護、自動裝置、控制操作迴路、燈光音響信號及事故照明等電源之用。

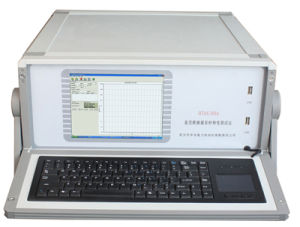

目前國內進行直流斷路器安秒特性檢測的機構和生產廠家用於直流空開安秒特性檢測的設備均為固定設備，如固定的大電流電源、大型負載電阻，體積大、重量大，不便於移動檢測，分析儀表均為常規儀表如電壓表、電流表、示波器等，接線複雜，使用不便，不適應各變電站移動檢測需要。為解決現場對直流斷路器實際特性檢測的問題，華天電力推出了一種適合變電站現場使用、便於攜帶、自動化程度高的直流斷路器安秒特性測試裝置，可以為運行維護部門提供直流保護電器動作特性的測試手段，對直流保護電器的動作特性以及級差配合進行校驗，以便提高直流系統運行的可靠性，保證電網的安全可靠運行。
產品特徵
1、主控部分採用高性能工控機，WindowsXP作業系統，實時顯示各項參數曲線圖及數值
2、鍵盤、觸摸板輸入(可外接USB滑鼠)；5.7寸TFT真彩液晶屏顯示。操作簡單、界面美觀，所有參數一目了然
3、開關恆流控制技術，新型功率器件，1A～500A自主設定恆流輸出，恆流精度高，負載能力強，可長時間穩定工作
4、適用於額定電流1A～500A直流斷路器的安秒特性測試，並可用於6A～100A直流熔斷器的安秒特性測試
5、測量方式採用全點測試或抽點測試，回響速度快，測試精度高，安全可靠
6、直流斷路器安秒特性測試儀具有過熱、過流、過壓保護功能，電磁兼容性好，抗干擾能力強
7、測試管理軟體可自動完成直流斷路器的安秒特性的測試，並分析測試數據繪製出斷路器保護特性曲線(安秒曲線)、以及生成報表輸出
8、工控機自帶4G存儲空間，可任意存儲測試記錄，並配備了兩個USB接口，方便測試記錄的提取和列印
9、直流斷路器安秒特性測試儀採用一體化設計，便於攜帶
主要功能
時間-電流特性試驗
①從冷態開始，對斷路器通以1.13In（約定不脫扣電流）的電流至約定時間，斷路器不應脫扣。然後在5s內把電流穩定升至1.45In（約定脫扣電流）的電流，斷路器應在約定時間內脫扣。
②從冷態開始，對斷路器的各級通以2.55In的電流，斷開時間應大於1s，並且對於額定電流小於等於63A的斷路器斷開時間應小於60s，對於額定電流大於63A的斷路器斷開時間應小於120s。
瞬時脫扣試驗
①對於B型斷路器：從冷態開始，對斷路器的各級通以3In的電流，斷開時間應大於0.1s；然後再從冷態開始，對斷路器的各級通以5In的電流，斷開時間應小於0.1s。
②對於C型斷路器：從冷態開始，對斷路器的各級通以5In的電流，斷開時間應大於0.1s；然後再從冷態開始，對斷路器的各級通以10In的電流，斷開時間應小於0.1s。
③對於D型斷路器：從冷態開始，對斷路器的各級通以10In的電流，斷開時間應大於0.1s；然後再從冷態開始，對斷路器的各級通以50In的電流，斷開時間應小於0.1s。這兩個試驗均應滿足時間-電流動作特性表。

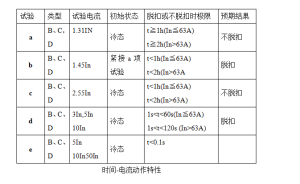

時間-電流動作特性 註：⑴電流5s內穩定至設定值。
⑵冷態指試驗前未帶負載，而且在基準的校準溫度下進行。
技術參數
技術參數
