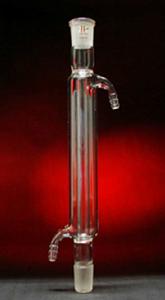

直形冷凝管

直形冷凝管它是Liebig 氏設計，是將一根空氣冷凝管作為內芯，在其外面焊有一較粗的外套管(水冷管)，在外套管的兩端各焊接一個小嘴是用以連線冷凝水的進出口(下嘴用以連線冷卻水源，上嘴用以作冷卻水的出口)。它是用水進行冷卻，可加速冷卻或縮短冷凝管的長度。適用於沸點為140℃以下物質的蒸餾、分餾操作，主要用於傾斜式蒸餾裝置。

基本信息

• 中文名：直形冷凝管

使用方法

直形冷凝管使用前進行洗淨，將冷凝管上端擴大處，用打好洞的橡膠塞連線於燒瓶的支管上，蒸餾燒瓶中加入待蒸餾的物質，然後在冷凝管的水進口 (下口)處用橡膠管連線水源，另一根橡膠管連線於上口，便於冷卻廢水流出。冷凝管下端連線接受瓶，通常用彎形接管連線接受瓶，可使蒸餾液垂直流出。全部裝置安裝好後，固定於架子上，先開冷卻水源，然後進行加熱使蒸餾物至沸騰，蒸氣沿內芯管遇到冷卻水冷卻的管壁即冷凝為液滴，流入接受瓶中，即得純淨物質。

規格	外套直徑 /mm	外套長度 /mm	上管直徑 /mm	上管長度 /mm	下管直徑 /mm	下管長度 /mm	內管直徑 /mm	全長 /mm
200	22	200	20	70	11	80	11	350
300	23	300	20	70	12	80	12	450
400	24	400	22	70	13	80	13	550
500	26	500	24	80	15	100	15	680
600	28	600	24	80	16	100	16	780

用途

適用於科研、大專院校、石油、化工、製藥工業、醫療衛生及中國小等單位化驗室，作蒸餾、分餾或回流的裝置上與蒸餾燒瓶、彎形接管配套使用時起冷凝蒸氣和凝聚液滴的作用。冷凝管在選用時，一般講蒸餾物的沸點越低蒸氣越不易冷卻，故需要冷凝管要長，內徑要粗，反之沸點愈高則蒸氣愈易冷卻，因此冷凝管愈短愈細為宜。另一方面蒸餾物多、燒瓶容量大，受熱面也增加。在同一單位時間蒸氣排出的愈多，選用冷凝管也要相對地增加其長度。
