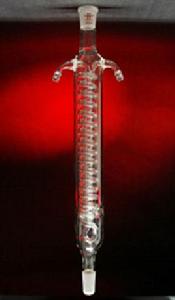

蛇形回流冷凝管 它是 Dimroth 氏設計,它的內芯管為二根玻璃管緊密盤旋交織成螺旋狀的水冷管,更增加了內芯管的長度,擴大冷卻面積,蒸氣是由內芯管的外面通過,不僅受水的冷卻,而且還可受自然空氣的冷卻,冷卻的效果更好,適用於回流裝置。 (6)直形回流冷凝管 它是 Hopkin 氏設計,它的內芯管是用一根較細的玻璃管和根較粗的玻璃管焊接成封閉的夾層玻璃套,便蒸氣集積在光滑的內芯管的表面,使滴液能迅速滴下,提高回流速度。它的外套管可受到空氣冷卻,適用於回流裝置。

使用方法

蛇形回流冷凝管使用前進行洗淨,將冷凝管上端擴大處,用打好洞的橡膠塞連線於燒瓶的支管上,蒸餾燒瓶中加入待蒸餾的物質,然後在冷凝管的水進口 (下口)處用橡膠管連線水源,另一根橡膠管連線於上口,便於冷卻廢水流出。冷凝管下端連線接受瓶,通常用彎形接管連線接受瓶,可使蒸餾液垂直流出。全部裝置安裝好後,固定於架子上,先開冷卻水源,然後進行加熱使蒸餾物至沸騰,蒸氣沿內芯管遇到冷卻水冷卻的管壁即冷凝為液滴,流入接受瓶中,即得純淨物質。

回流冷凝裝置 (實際上是作濃縮提純裝置),它將冷凝管通過橡膠塞直接插在三角燒瓶上,三角燒瓶內裝入被蒸餾物及溶劑,在進行加熱前,先接通水源,再進行加熱至沸騰,蒸氣上升遇冷卻水後冷卻的液滴,仍舊回復滴入三角燒瓶內,這樣少量的溶劑多次與被溶解物質接觸,既不至於揮發損失,又起到充分溶解的作用。

用途

適用於科研、大專院校、石油、化工、製藥工業、醫療衛生及中國小等單位化驗室,作蒸餾、分餾或回流的裝置上與蒸餾燒瓶、彎形接管配套使用時起冷凝蒸氣和凝聚液滴的作用。冷凝管在選用時,一般講蒸餾物的沸點越低蒸氣越不易冷卻,故需要冷凝管要長,內徑要粗,反之沸點愈高則蒸氣愈易冷卻,

因此冷凝管愈短愈細為宜。另一方面蒸餾物多、燒瓶容量大,受熱面也增加。在同一單位時間蒸氣排出的愈多,選用冷凝管也要相對地增加其長度
