直埋式補償器

直埋補償器用途： 直埋補償器型號： 六、直埋補償器（直埋償器）

直埋補償器用途：
直埋補償器（又稱直埋償器）主要用於直埋管線的軸向補償，具有抗彎能力，所以可不考慮管道下沉的影響，產品具有補償量大，壽命長的特點。
直埋補償器型號：
本廠生產DN32-DN1600，壓力級別0.25Mpa-2.5Mpa
產品軸向補償量：30mm-500mm

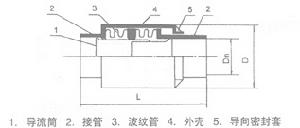

一、結構簡圖

二、型號示例
舉例：1.6TZM200×6J
表示：工作壓力為1.6MPa，公稱通徑為200mm，波數為6波，接管連線的直埋補償器。
三、結構特點 直埋補償器由一個或多個波紋管串接在一起，波紋管外有可使波紋管軸向移動的外套筒，即是保護裝置，又保持了它的穩定性。
四、使用說明：
直埋補償器主要適用於軸向補償，同時具有超強抗彎能力，所以不考慮管道下沉的影響。直埋補償外殼及導向套筒保護下實現自由伸縮補償，其它性能跟普通波紋補償器相同。
五、安裝使用注意事項 直埋補償器要求在兩固定支座之間只裝一個波紋補償器，其補償器對支座作用力的計算與單式波紋補償器對支座作用力的計算相同，由於直埋內壓波紋補償器在管道上實現自由補償和安裝簡單等特點，因而深受工程設計及安裝使用者的歡迎。
六、直埋補償器（直埋償器） 1、結構型式及特點

註：有些產品不帶拉桿
直埋償器具備外壓式補償器及自由補償直埋式補償器的雙重有點，在熱網管道施工中得以廣泛的套用。
直埋償器（不鏽鋼波紋補償器）選用於安裝
與自由補償直埋式波紋管補償器相同，有關外壓式波紋管補償器參數可參考樣本中的軸向外壓式不鏽鋼波紋補償器有所有數據。
