球頭(體)車床分:數控球頭(形)車床、普通球頭(形)車床。配備有圓盤迴轉刀架,都是以加工球形為特徵的零部件為主要功能,屬工具機中專機一類。數控球頭(形)車床以CNC數控系統對工具機的運動進行控制,加工精度高、自動化程度高、效率高;普通球頭(形)車床以工人手動為運動的動力源,加工運動自動化程度低、效率低,加工精度也不夠高,適合對球形工件精度要求不高或球體毛胚加工。更多技術請諮詢:寧波市精恆凱翔機械有限公司
球體類機械部件,由於其特殊的外形,在機械加工中,有相當高的難度。
2坐標數控車床由於刀具是2軸插補方式,不是走圓弧的弧線,加工出的球體圓幅度精度不足,不適合精度要求高的加工。
球體類機械部件套用廣泛,汽車、鍛壓工具機、石油煤氣閥門、人體關節等行業。特別是汽車,一台汽車上有幾十上百個以球體為特徵的零部件。
傳統生產是:鍛造毛胚——車削——磨削——拋光,工序長、工效低,加工精度也受限制。

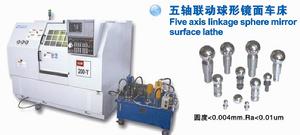

數控球頭車床——實現一次裝夾,車削、滾壓一次完成,加工的圓弧度<0.004mm,粗糙度<0.01um,工件無需再磨削、拋光,大幅節省工序、能耗。
數控球頭車床——用圓盤刀架,加工時刀具走圓球的圓弧弧線,沒有插補的誤差及機械誤差,所以加工的圓弧度高(<0.004mm)。在另一個圓盤刀架上利用“萬能點壓刀具系統”對工件表面實施滾壓加工,滾壓後粗糙度<0.01um。更多技術請諮詢:寧波市精恆凱翔機械有限公司
球頭車床首次實現了高效、高精度加工球體類工件。
