片式壓敏電阻

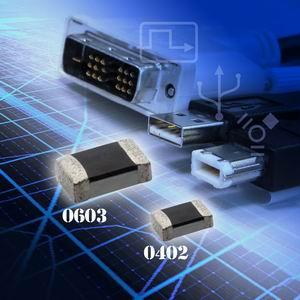

片式壓敏電阻器（VARISTOR）是壓敏電阻器的一種.它是用氧化鋅非線性電阻元件作為核心而製成的電衝擊保護器件。氧化鋅非線性電阻元件是以氧化鋅（ zn0 ）為主體材料，添加多種其他微量元素，用陶瓷工藝製成的化合物半導體元件。它的基本特性是電流一電壓關係的非線性。當加在它兩端的電壓低於某個閥電壓，即“壓敏電壓”時，它的電阻值極大，為兆歐級；而當加在它兩端的電壓超過壓敏電壓後，電阻值隨電壓的增高急速下降，可小到歐姆級、毫歐姆級。壓敏電阻器與普通電阻器不同，普通電阻器遵守歐姆定律，而片式壓敏電阻器的電壓與電流則呈特殊的非線性關係。當片式壓敏電阻器兩端所加電壓低於標稱額定電壓值時，其電阻值接近無窮大，內部幾乎無電流流過。當片式壓敏電阻器兩端電壓略高於標稱額定電壓時，它將被迅速擊穿導通，並由高阻狀態變為低阻狀態，工作電流也急劇增大。當其兩端電壓低於標稱額定電壓時，片式壓敏電阻

器又能恢復為高阻狀態。當壓敏電阻器兩端電壓超過其最大限制電壓時，壓敏電阻器將完全擊穿損壞，無法再自行恢復。一般而言,片式壓敏電阻器的製作工藝流程如下:疊層,切割,排膠,燒結,倒角,塗敷,端電極,電鍍.
片式壓敏電阻器廣泛地套用在家用電器及其它電子產品中，起過電壓保護、防雷、抑制浪涌電流、吸收尖峰脈衝、限幅、高壓滅弧、消噪、保護半導體元器件等作用。
片式壓敏電阻器的主要參數有:標稱電壓、電壓比、最大控制電壓、殘壓比、通流容量、漏電流、電壓溫度係數、電流溫度係數、電壓非線性係數、絕緣電阻、靜態電容等。
1．壓敏電壓（VARISTOR VOLTAGE）：
MYG05K規定通過的電流為0.1mA，MYG07K、MYG10K、MYG14K、MYG20K標稱電壓是指通過1mA直流電流時，壓敏電阻器兩端的電壓值。
所謂壓敏電壓，即擊穿電壓或閾值電壓。指在規定電流下的電壓值，大多數情況下用1mA直流電流通入壓敏電阻器時測得的電壓值，其產品的壓敏電壓範圍可以從10－9000V不等。可根據具體需要正確選用。一般V1mA=1.5Vp=2.2VAC，式中，Vp為電路額定電壓的峰值。VAC為額定交流電壓的有效值。ZnO壓敏電阻的電壓值選擇是至關重要的，它關係到保護效果與使用壽命。如一台用電器的額定電源電壓為220V，則壓敏電阻電壓值V1mA=1.5Vp=1.5×1.414×220V=476V，V1mA=2.2VAC=2.2×220V=484V，因此壓敏電阻的擊穿電壓可選在470－480V之間。
2．最大允許電壓（最大限制電壓 MAXIMUM allowable VOLTAGE）：
此電壓分交流和直流兩種情況，如為交流，則指的是該壓敏電阻所允許加的交流電壓的有效值，以ACrms表示，所以在該交流電壓有效值作用下應該選用具有該最大允許電壓的壓敏電阻，實際上V1mA與ACrms間彼此是相互關聯的，知道了前者也就知道了後者，不過ACrms對使用者更直接，使用者可根據電路工作電壓，可以直接按ACrms來選取合適的壓敏電阻。在交流迴路中，應當有：min(U1mA) ≥(2.2～2.5)Uac，式中Uac為迴路中的交流工作電壓的有效值。上述取值原則主要是為了保證壓敏電阻在電源電路中套用時，有適當的安全裕度。對直流而言在直流迴路中，應當有：min(U1mA) ≥(1.6～2)UDC，式中Udc為迴路中的直流額定工作電壓。在信號迴路中時，應當有：min(U1mA)≥(1.2～1.5)Umax，式中Umax為信號迴路的峰值電壓。壓敏電阻的通流容量應根據防雷電路的設計指標來定。一般而言，壓敏電阻的通流容量要大於等於防雷電路設計的通流容量。
3．通流容量（ Imax （8/20us））：
通流容量也稱通流量，是指在規定的條件（以規定的時間間隔和次數，施加標準的衝擊電流）下，允許通過壓敏電阻器上的最大脈衝（峰值）電流值。一般過壓是一個或一系列的脈衝波。實驗壓敏電阻所用的衝擊波有兩種，一種是為8/20μs波，即通常所說的波頭為8μs波尾時間為20μs的脈衝波，另外一種為2ms的方波.
所謂通流容量，即最大脈衝電流的峰值是環境溫度為25℃情況下，對於規定的衝擊電流波形和規定的衝擊電流次數而言，壓敏電壓的變化不超過± 10%時的最大脈衝電流值。為了延長器件的使用壽命，ZnO壓敏電阻所吸收的浪涌電流幅值應小於手冊中給出的產品最大通流量。然而從保護效果出發，要求所選用的通流量大一些好。在許多情況下，實際發生的通流量是很難精確計算的，則選用2－20KA的產品。如手頭產品的通流量不能滿足使用要求時，可將幾隻單個的壓敏電阻並聯使用，並聯後的壓敏電不變，其通流量為各單只壓敏電阻數值之和。要求並聯的壓敏電阻伏安特性儘量相同，否則易引起分流不均勻而損壞壓敏電阻。
4．最大限制電壓（CLAMPING VOLTAGE (MAX.)）：
最大限制電壓是指壓敏電阻器兩端所能承受的最高電壓值，它表示在規定的衝擊電流Ip通過壓敏電阻時次兩端所產生的電壓此電壓又稱為殘壓，所以選用的壓敏電阻的殘壓一定要小於被保護物的耐壓水平Vo,否則便達不到可靠的保護目的，通常衝擊電流Ip值較大，例如2.5A或者10A，因而壓敏電阻對應的最大限制電壓Vc相當大，例如MYG7K471其Vc=775(Ip=10A時)。
5．最大能量(能量耐量)：
壓敏電阻所吸收的能量通常按下式計算W=kIVT(J)
其中I――流過壓敏電阻的峰值
V――在電流I流過壓敏電阻時壓敏電阻兩端的電壓
T――電流持續時間
k――電流I的波形係數
對：
2ms的方波 k=1
8/20μs波 k=1.4
10/1000μs k=1.4
壓敏電阻對2ms方波，吸收能量可達330J每平方厘米；對8/20μs波，電流密度可達2000A每立方厘米，這表明他的通流能力及能量耐量都是很大的
一般來說壓敏電阻的片徑越大，它的能量耐量越大，耐衝擊電流也越大，選用壓敏電阻時還應當考慮經常遇到能量較小、但出現頻率次數較高的過電壓，如幾十秒、一兩分鐘出現一次或多次的過電壓，這時就應該考慮壓敏電阻所能吸收的平均功率。
6．電壓比： 電壓比是指壓敏電阻器的電流為1mA時產生的電壓值與壓敏電阻器的電流為0.1mA時產生的電壓值之比。
7．額定功率： 在規定的環境溫度下所能消耗的最大功率。
8．最大峰值電流 （ SURGE CURRENT (8/20μs) ）：
一次以8/20μs標準波形的電流作一次衝擊的最大電流值，此時壓敏電壓變化率仍在±10%以內。2次：以8/20μs標準波形的電流作兩次衝擊的最大電流值，兩次衝擊時間間隔為5分鐘，此時壓敏電壓變化率仍在±10%以內。
9．殘壓比： 流過壓敏電阻器的電流為某一值時，在它兩端所產生的電壓稱為這一電流值的殘壓。殘壓比則為殘壓與標稱電壓之比。
10．漏電流： 漏電流又稱等待電流，是指壓敏電阻器在規定的溫度和最大直流電壓下，流過壓敏電阻器的電流。
11．電壓溫度係數： 電壓溫度係數是指在規定的溫度範圍（溫度為20~70℃）內，壓敏電阻器標稱電壓的變化率，即在通過壓敏電阻器的電流保持恆定時，溫度改變1℃時壓敏電阻兩端的相對變化。
12．電流溫度係數： 電流溫度係數是指在壓敏電阻器的兩端電壓保持恆定時，溫度改變1℃時，流過壓敏電阻器電流的相對變化。
13．電壓非線性係數： 電壓非線性係數是指壓敏電阻器在給定的外加電壓作用下，其靜態電阻值與動態電阻值之比。
14．絕緣電阻： 絕緣電阻是指壓敏電阻器的引出線（引腳）與電阻體絕緣表面之間的電阻值。
15．靜態電容： 靜態電容是指壓敏電阻器本身固有的電容容量。
壓敏電阻雖然能吸收很大的浪涌電能量，但不能承受毫安級以上的持續電流，在用作過壓保護時必須考慮到這一點。壓敏電阻的選用，一般選擇標稱壓敏電壓V1mA和通流容量兩個參數。
