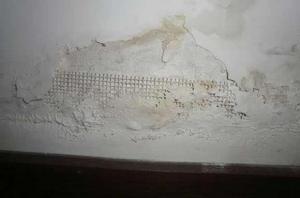

牆面反鹼
參考資料牆面反鹼俗稱

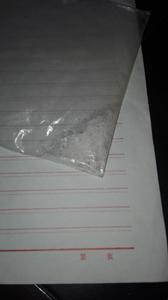

牆面反鹼水泥起霜的主要原因是水泥產物氫氧化鈣與大氣中的二氧化碳反應，生成碳酸鈣沉積在混凝土製品表面上；或是：水化產物氫氧化鈣溶液中，當水蒸發後，氫氧化鈣在混凝土縫隙中析晶並聚集在它的表面上。另外，石灰石或建房用砂中，含有一定量的可溶含鹼的有機物，由它們形成的氫氧化物、碳酸鹽或其他鹼鹽溶液比較容易地、迅速地在混凝土表面滲出“霜鹽”而結霜。
預防起霜的措施：凡是能夠降低水泥化產物氫氧化鈣濃度的物質，就應該可以降低起霜程度。粉煤灰做混合材有一定效果。外摻一定防霜劑效果也不錯。
表面反應
牆面反鹼材料內各種物質緻密性差，易吸收水分；當材料又含有超過規定值的化學性質不穩定的鹼性雜質時（大理石和大部分的面磚為鹼性）。遇到酸雨之類的酸性物質就會反應形成鹽類，如碳酸鹽等。水蒸發後就在磚表面析出白色晶體。解決方法：這類問題的處理方法通常為表面清洗，即結合材料使用過程中的表面污染情況和季節性的酸雨反應，使用一定比例的草酸溶液安排定期清洗。
滲透結晶
主要是外牆材料（石材或面磚）吸水率太高和貼上劑中水泥含鹼量太大兩種原因共同作用的結果。天然石材結晶相對較粗，存在許多肉眼看不到的毛細管（面磚吸水率還要高些，相對說瓷磚比陶磚好些），水攜帶可溶於水的化學物質可以通過石材中的毛細管浸入石材（或面磚）另外一面。通過水為載體，面層材料微細孔為渠道，粘接材料中的水、鹼、鹽等物質發生滲入和析出，水蒸發後，白色的鹽鹼結晶物質停留在石材表面（主要為鑲貼砂漿析出氫氧化鈣或與空氣中二氧化碳反映後的碳酸鈣），就是返鹼了。
解決方法
首先是採購密實度較高的面層材料和在貼上時使用鹼性較低的水泥材料（最好是非鹼性的凝膠材料）；其次採用乾掛施工工藝，避免濕貼； 最後是採用防水處理，一般情況下是對混凝土或水泥抹灰基層塗刷防水材料，進行閉水性處理後，再用非鹼性的貼上劑進行貼上施工；對經常處於潮濕環境的情況，除了基層閉水處理外還需要對石材進行全方位密封處理，用特殊防水材料處理石材所有的面層後再進入貼上施工。
治理辦法
牆面反鹼一旦出現，是由於可溶性鹼（或鹽）物質已沿毛細孔滲透到牆裡面（滲出牆表面的可以清除），很難清除，故應著重預防，反鹼發生後只可作以下補救。
1． 儘快對板面全面進行防水處理，防止水分繼續入侵，使反鹼不再擴大。
2． 可使用市面上的反鹼清洗劑，該清洗劑是由非離子型的表面活性劑及溶劑等製成的無色半透明液體，對於部分牆面反鹼的清洗有一定的效果。但是在使用前，一定要先作小樣試塊，以檢驗效果和決定是否採用。
預防措施
反鹼，一般是材料或施工用的水中含有鈣酸鹽成分造成的。在天氣潮濕，空氣不流通時，牆內的鈣酸鹽成分起化學反應所致。一般治癒的辦法是在工程施工時，或裝飾前，用白醋、草酸、或者鹽酸將牆體清洗，以中和其鈣酸鹽成分。但根據各地域的不同，各地的水或建築施工含量的鈣酸鹽成分比例也不同，所以盲目的使用白醋、草酸、或者鹽酸，中和其鹼性無法根治。這個就需要檢測其反鹼中的重要成份對症下藥。如果無條件進行檢測，可在其靠近室外的四牆上做1邊聚乙烯丙綸再裝修。室內房間與房間之間的牆不許要。像什麼反鹼膩子，反鹼塗料，油漆等都不行，這個我有深刻教訓。膩子和塗料中都含有膠，當牆內的鈣酸鹽成分起化學反應，膠更容易將鈣酸鹽成份引出，油漆都不行。不過油漆可以有效的阻止煙油的透出 。
