主要簡介
YAW-300型本試驗機主要用於磚、石、水泥、混凝土等建築材料的抗壓強度試驗，也可用於其他材料的力學性能試驗。方案描述
主機

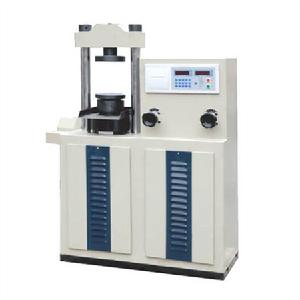

整機如圖一所示:
液壓系統
油箱內的油經過過濾油網被吸入油泵後，經油泵的輸油管送到送油閥內，當送油手輪關閉時，由於油壓作用而將活塞推開，油從回油管流回油箱，當送油手輪打開時，則油液經由油管進入工作油缸內，再通過壓力油管經過回油閥體流回油箱。控制系統
本機採用液壓加荷，電子測力，具有負荷數字顯示、加荷速率顯示、負荷最大值保持，以及過載保護和斷電數據保持等功能。安全保護裝置
a) 當試驗力超過最大試驗力的3%時，過載保護，油泵電機停機。附具
全套附具包括：壓盤一套其他
使用說明書，合格證，裝箱單等見隨機技術檔案。主要性能技術指標
最大試驗力kN 300試驗力測量範圍kN 30-300
試驗力示值相對誤差 ≤示值的±1%
試驗力解析度 0.01kN
液壓泵額定壓力 25MPa
承壓板尺寸 φ155mm
上下壓板間最大間距 230mm
活塞直徑 φ125mm
活塞行程 80mm
電動機功率 三相0.75 kW
外形尺寸mm 850×620×1340mm
淨重 450Kg
系統配置清單
1、試驗機主機 1台2、數顯控制器 1台(固定在主機)
3、液壓油 1桶 (在主機內)
4、球座、上下壓盤 1套(固定在主機)
