與兩節式熱電偶/熱電阻和雙金屬溫度計配套使用,保護熱電偶/熱電阻和雙金屬溫度計正常工作。且可用於高壓高流速場合。

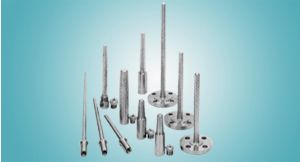

熱安裝套管特點
全部參照 IEC 國際標準設計
盲孔加工,耐高壓
與設備同期製造和安裝
不同壓力等級,可滿足不同需要。
主要技術參數
公稱壓力:一般是指在常溫下,保護管所能承受的靜態外壓而不破裂。允許工作壓力不僅與保護管材料,直徑,壁厚有關,且與其結構形式,安裝方法及被測介質的流速,種類有關。
水壓實驗:對保護管的耐壓和泄露檢查有要求時,須對保護管進行試驗。試驗壓力為保護管耐壓等級的 15 倍。 X 射線探傷試驗:對保護管的壁厚,偏心距等項目檢查有要求時,須按用戶要求進行檢查。
型號命名方法
T H 02 A B | |||
熱安裝套管 | 連線形式 | 序 號 | 套管材質 |
01 螺紋連線式 02 法蘭連線式 03 焊 接 式 | A | 無(未標註) 1Cr18Ni9Ti A 304 B 316 C 316L D 其它 |
保護管材質及選用
材 質 | 使 用 溫 度℃ | 特 點 及 用 途 |
1Cr18Ni9Ti | -200 — 800 | 具有高溫耐腐蝕,通常作為一般耐熱鋼使用 |
304 | -200 — 800 | 低碳含量,具有良好耐晶間腐蝕性,通常作為一般耐熱鋼使用 |
316 | -200 — 750 | 低碳含量,具有良好耐晶間腐蝕性,作為耐腐蝕鋼使用 |
316L | -200 — 750 | 超低碳含量,具有良好耐晶間腐蝕性,作為耐腐蝕鋼使用 |
蒙乃爾 MonelK500 | -100 — 700 | 鎳銅合金,具有良好耐晶間腐蝕性,適用於強硫酸等腐蝕性場合 |
哈氏合金 H.Alloy-276 | -100 — 700 | 具有良好耐晶間腐蝕性,作為耐腐蝕鋼使用 |
Incone1600 | -100 — 1000 | 鎳鉻鐵合金,具有優良高溫抗氧化性,通常作為耐熱鋼使用 |
310S | -200 — 1000 | 具有高溫抗氧化性,耐腐蝕性通常作為耐熱鋼使用 |
GH3030 | 0 — 1100 | 鎳基高溫合金鋼,具有優良抗氧化性,耐腐蝕性,通常作為耐熱鋼使用 |
GH3039 | 0 — 1300 | 鎳基高溫合金鋼,具有優良抗氧化性,耐腐蝕性,通常作為耐熱鋼使用 |
高鋁質 | 0 — 1300 | 工業陶瓷管,具有優良抗氧化性,耐腐蝕性 |
鋼玉管 | 0 — 1600 | 工業陶瓷管,具有優良抗氧化性,耐腐蝕性 |
3YC52 | 0 — 1300 | 高溫合金,具有優良抗氧化性,耐腐蝕性,機械性能好,適用於高溫場所 |
二矽化鉬MoSi2 | 0 — 1600 | 具有優良抗氧化性,耐腐蝕性,機械性能好,適用於高溫場所 |
1)型號
2)套管代號
3)插入深度
4)套管材料
例:裝配熱電偶,活絡管接頭式, K 型,套管代號 TH02AB ,插入深度 150 ,套管材料 316 : WRN-52TH02AB U=150
