煤焦油餾分塔

簡介

煤焦油餾分塔(coal tar fractionating column)是指煤焦油蒸餾工藝中切取各種餾分的設備。

煤焦油

煤炭乾餾時生成的具有刺激性臭味的黑色或黑褐色粘稠狀液體。簡稱焦油。煤焦油按乾餾溫度可分為低溫煤焦油、中溫煤焦油和高溫煤焦油， 在焦炭生產中得到的煤焦油屬於高溫煤焦油。它是粗煤氣冷卻過程中冷凝、分離出來的焦爐煤氣淨化產品之一。

煤焦油一般作為加工精製的原料以製取各種化工產品，(見煤焦油加工)也可直接利用，如作為工業型煤、型焦和煤質活性炭用的粘結劑的配料組分，還可用作燃料油、高爐噴吹燃料以及木材防腐油和燒炭黑的原料。

工作原理

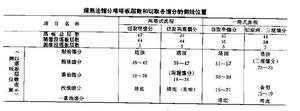

從二段蒸法器來的煤焦油餾分蒸氣在餾分塔中分餾為各個餾分。塔頂用輕油作回流，塔底通入過熱的直接蒸汽。不同工藝流程的煤焦油餾分塔塔板總層數和切取各種餾分的側線位置見表1。

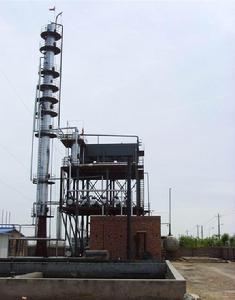

煤焦油餾分塔

結構組成

煤焦油餾分塔分精餾段和提餾段，內設塔板，塔板間距為350-500mm。採用灰鑄鐵製造塔體時，採用泡罩塔板，泡罩有條形、圓形和星形等；用合金鋼製造塔體時，採用浮閥塔板。

煤焦油餾分塔結構

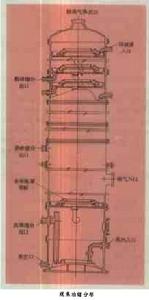

煤焦油餾分塔結構如下圖（圖1）所示。

煤焦油餾分塔
