無線LED控制卡

無線LED控制卡

無線LED控制卡,就是使用無線信息傳輸技術的LED顯示屏控制卡! 通常人們也稱它為LED無線控制卡,無線LED顯示控制系統,無線條屏控制系統,車載屏控制卡等。

無線LED控制卡分類

無線控制卡按照無線傳輸方式可以分為六大類

1、GPRS無線LED顯示屏控制卡

2、GSM無線LED顯示屏控制卡

3、GPS無線LED顯示屏控制卡

4、RF短距離無線LED顯示屏控制卡

5、紅外遙控點播控制卡

6、wifi無線LED控制卡

7、無線微信控制卡

對各種具體功能描述

1:GPRS無線LED顯示屏控制卡

無線LED控制卡 無線LED控制卡

GPRS無線LED顯示屏控制卡,主要是使用手機卡的GPRS流量網路來傳送節目和管理LED顯示屏。該控制系統主要運用於計程車LED顯示屏、公車LED顯示屏、中國體彩、福彩門頭LED顯示屏、氣象站點LED顯示屏等系統; 在這個類別中,國內比較專業的有:GS9020系列控制卡(帶載面積:256X32點)、GS7020控制卡(帶載面積:640X64)、超大無線控制卡GS2013A卡(3072X128點);

在每張控制卡上,要插一張手機卡,每個月會產生上網流量費用,一般3~10元的包月流量就足夠一個廣告型LED顯示屏用。gprs無線控制卡的產品如下圖:

GS7020控制卡(GS7020E控制卡,如右圖)

無線LED控制卡 無線LED控制卡
無線LED控制卡 無線LED控制卡

GS7020H控制卡,如左圖

GS9020控制卡(GS9020控制卡,如右圖)

其特點是:可以同時向很多顯示屏傳送節目或者廣告信息,能對顯示屏進行集中管理!

優點:不受距離限制

缺點:每月會產生5~10元的流量費用。

MT-MU控制卡

無線LED控制卡 無線LED控制卡
產品名稱 MT-MU 任意分區隨身碟卡
功能簡介多區域任意分區、炫彩框線、隨身碟更新節目、隨身碟設屏參、LED顯示屏異步控制卡
隨身碟功能支持隨身碟更新節目、隨身碟調亮度、隨身碟設屏參。採用檔案方式存儲,不影響隨身碟原有檔案。使用讀卡器可兼容SD卡、miniSD卡
控制範圍單色1280×32;640×64;(單色可擴展高度至128點)
雙色 640×32;320×64
板載接口2個08接口; 4個12接口 無需轉接板即可支持各種常見的P10、3.75、5.0模組
掃描方式支持各種常規走線的 1/16、1/8、1/4、1/2及靜態掃描的單色、雙色模組
存儲容量2M位元組
節目數量最多支持200個節目,每個節目支持16個區域同時播放。支持視窗,每個視窗最多支持200條信息。(數量以存儲空間未滿為前提)
顯示效果下雨、噴泉、捲軸等45個動畫效果。
炫彩框線支持多種炫彩框線效果、支持圖片自定義框線。
信息類型超文本、圖片、動畫、倒計時、正計時、溫度、濕度、時鐘
播放模式節目支持輪流播放、定時長播放,支持按日期段、時間段、星期定時播放
時間顯示錶盤時鐘、文字時鐘,時間帶秒,可調字型大小,可設時區。支持多時區對照顯示
通訊方式串口通訊,速率57600、9600可調,支持自動查找,支持隨身碟更新節目
亮度調節16級亮度,支持手動調亮,支持6個時間段定時調亮度
螢幕開關手動開關屏,支持4個時間段定時開關屏
測試按鈕板載測試按鈕,可切換測試模式、測試顏色
擴展功能溫度、濕度、RF無線通訊、單色擴展高度、轉接75全彩接口
電氣參數+5V直流(4.5V~6V),正常工作功耗小於0.5W,讀取隨身碟功耗小於2W
工作溫度-30℃~70℃

2:RF短距離無線LED顯示屏控制卡

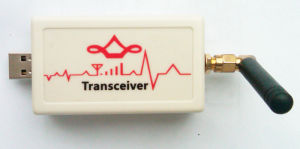

RF控制卡,是採用了RF無線通信技術,在普通LED控制卡上加裝一個RF無線模組,在電腦端加裝一個無線LED模組,實現電腦和控制卡之間的RF通信。

優點:不會產生額外的費用,兼容市面上的多數串口LED控制卡!

缺點:傳輸距離有限制,主要用小範圍內的控制卡。

:如下圖:

無線LED控制卡 無線LED控制卡

3:紅外遙控輸入控制卡

無線LED控制卡 無線LED控制卡

紅外遙控點播控制卡,是採用預先輸入,然後遙控或者按鍵模組翻頁切換點播的方式來控制顯示。通常用於路政、警用、執法等車輛。

優點:無其他附加費用,兼容性強,可實現人在車內任意切換內容。缺點:預先輸入方式較單一,遙控距離有限。

如右圖

LED簡訊控制卡

無線LED控制卡 無線LED控制卡

就是通過發簡訊到LED顯示屏控制系統上,進行更改顯示的節目內容的LED顯示屏控制卡。

主要基於發簡訊的方式,或者通過GPRS網路方式來修改顯示屏的內容,這樣的套用會越來越多!

優點:無線簡訊傳送,隨時隨地修改顯示內容。

缺點:每條簡訊指令會收取簡訊費用。如右圖

5:GPS無線控制卡

無線LED控制卡 無線LED控制卡

GPS控制卡是在無線GPRS控制卡的基礎上增加了車輛定位、軌跡回放、電子圍欄、超速報警、打劫報警、斷油斷電、語音通話、攝像頭監控、遠程調度等功能

優點:無線內容傳輸無距離限制,豐富的附加功能可以滿足絕大部分客戶的需求

缺點:每月每月會產生3~10元的流量費用。成本費用增加,控制卡價格稍高。如右圖:

6:WIFI無線LED控制卡

無線LED控制卡 無線LED控制卡

WIFI無線LED控制卡,顧名思義,就是用WIFI無線信號來傳輸數據的LED控制卡。如右圖

優點:無線WIFI通信,不產生其他費用。PC端、手機端均可操作,方便簡單。

缺點:只限於短距離通信,需要連線WIFI網路。
