用處
用於MAG焊接、碳弧氣刨焊、氣熔割、特殊焊接等產生煙氣的作業場所。

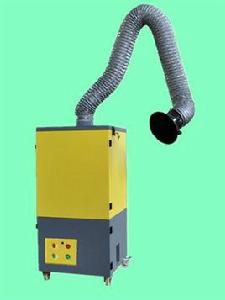

結構組成
萬向吸塵臂、耐高溫吸塵軟管主要部件包括：、吸塵罩（帶風量調節閥）、阻火網、阻燃高效濾芯、脈衝反吹裝置、脈衝電磁閥、壓差表、潔淨室、活性碳過濾器、沉灰抽屜組合、阻燃吸音棉、帶剎車的新韓式腳輪、風
焊接煙霧處理器機、ABB電機以及電控箱等。
原理
焊煙廢氣經萬向吸塵罩吸入設備進風口，設備進風口處設有阻火器，火花經阻火器被阻留，煙塵氣體進入沉降室，利用重力與上行氣流，首先將粗粒塵直接降至灰斗，微粒煙塵被濾芯捕集在外表面，潔淨氣體經濾芯過濾淨化後，由濾芯中心流入潔淨室，潔淨空氣又經活性碳過濾器吸附進一步淨化後經出風口達標排出。
技術特點
1、設有專用進口ABB渦輪風機和電機，採用防止電機燒壞的防過載電路，安全性高，工作性能穩定。
2、採用內置式中央集中PLC控制方式，結構簡單，便於操作。
3、脈衝反吹式自動清灰：濾芯採用全方位自動旋轉反吹清灰，使濾芯表面清灰更加徹底、乾淨，能始終保證除塵器擁有一個恆定的吸風量；空壓機部分為高壓膠管連線，底部高壓進氣，可保障淨化器始終處於良好工作狀態。（可根據用戶需求設計自動或手動控制）
4、濾筒採用美國進口材料，使用壽命長，可以吸收0.3μm的粉塵顆粒，對濕性和粘性的粉塵有很好的過濾效果。
5、利用可360度隨意活動的萬向吸氣臂，可從煙氣發生處吸除煙氣，大大提高了煙塵的收集率，保證了作業人員的健康。
6、淨化器內部針對火災隱患和大顆粒熔渣採用了三道防護措施，使淨化器的使用壽命更長、更安全可靠。
7、潔淨空氣從格柵狀排風口方向均勻引導和分散，因而把噪音降低到最低。
8、附有專用的帶剎車的新韓式萬向腳輪，方便設備的隨意移動和定位。
9、光電控制開、關機，高效節能，懸臂罩帶有照明裝置（可選配）。
10、淨化器內耗材性能穩定，更換方便。
對人體的危害
有害於健康的氣態和顆粒狀態物質(包含氣體、煙霧、灰塵等)統稱為有害物質。由焊接及相關工藝過程中產生的有害物質的存在形式有氣態和顆粒狀態兩種，顆粒狀態物質以微小的固體顆粒彌散在空氣中，根據尺寸大小對焊接及相關工藝過程中產生的懸浮顆粒的分類。
有害物質焊接煙塵是在焊接、切割及相關工藝過程中產生的，取決於採取的焊接形式以及所用的焊接材料，是一種可吸入的空氣污染物質，懸浮在空氣中的顆粒非常小，一般其尺寸<1mm。根據對某廠捷運車體廠房鋁合金焊接煙塵的測定：粒徑0.1～0.28mm占到總量的79%（<0.1mm 占11%，0.1 ～ 0.2mm占 43%，0.24 ～ 0.28mm占 25%），因此是“可呼吸的”，並稱之為焊接煙霧。
焊接及相關工藝過程產生焊接煙霧中的有害物質：有毒的氣態有害物質如一氧化碳、臭氧、氧化氮、光氣及金屬氧化物，以煙塵形式存在於空氣中的銅、鋁和鋅等；顆粒狀有害物質如鐵的氧化物、氧化鋁、氧化錳、氟化物、鋇化物、六價鉻化物、氧化鎳、氧化鎘、氧化鉻及二氧化釷等；致癌物質如鎳的氧化物、鉻氧化物等；還有放射性物質。這些有毒、有害、致癌物質對人體的危害性相當大。
