焊接機器分類:
超音波焊接機器有以下幾類:手提式點焊機、900W精巧型超音波塑膠焊接機、20K電腦方立柱超音波焊接機、15K電腦圓立柱超音波焊接機、2600W-3200W焊接機、4200W-5600W焊接機、28K精巧型超音波點焊機、35K焊接機、40K焊接機,非標系列:超音波中空板焊接機、超音波護欄管焊接機、雙頭超音波焊接機、四頭超音波焊接機、六頭超音波焊接機。
焊接機器原理:
超音波焊接的工作原理要求兩個進行結合的零件,在上面的一個振動,在下面的一個靜止,接觸面上的摩擦熱使表面之塑膠熔化從而結合。因此減少初始的磨擦接觸面,使超音波能量集中對提高焊接效率及質量十分重要,故要求焊接的其中一零件(通常是上面的零件)在焊合的接口上須做一條凸出的稜線,稱為”導能棱”.
如果兩個焊接件相對而言位置要求較嚴格時,還需要考慮增加設計定位裝置.
導能棱及定位裝置應在設計注塑模具時同時考慮.
焊接機器的類別介紹
手提式超音波點焊機(NK-S2805)產品名稱: | 手提式超音波點焊機 | 型 號: | NK-S2805 |
頻 率: | 35KHZ | 電 壓: | 220V |
輸出功率: | 500W | 外觀尺寸: | 400*290*120mm |
重 量: | 14KG | 效 率: | 30-40顆 |
產品特點 | 手提式設計,機身輕便,便於攜帶,不占空間,操作方便 該機能通過超音波使珠子立即固定於物料上 適用於製衣/製鞋/飾品上點鑽補鑽 工作效率較傳統作業兩倍以上,可完成40粒/分鐘,特別適合打版之用 |
機械參數

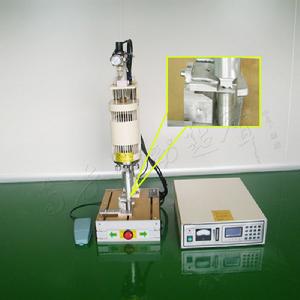

產品名稱: 900W精巧型超音波塑膠熔接機 型 號: NK-S2009 頻 率: 20KHZ電 壓: 220V
輸出功率: 900w
外觀尺寸: 400*500*850
重 量: 45KG
熔接面積: 100mm
產品特點
1.機身輕便,便於攜帶,操作方便
2.能獨立使用,並且可以配合其它自動化設備
3.力勁採用超低氣壓啟動,確保加工產品更精密20K電腦方立柱超音波塑焊機(NK-XBZZ2012)
機械參數:
頻率:20KHZ
電壓:220V
輸出功率:1200W
外觀尺寸: 500*600*900mm
重量: 95KG
熔接面積:130mm
產品特點:
1.日本NTKPC超強功率換能器
2.德國FESTO整套原裝正品汽動原件
3.操作時頻率自動顯示
4.百分表刻度顯示,架模精確快捷
5.數位化控制,精度可達千分之一秒
6.底座水平調節,架模迅速

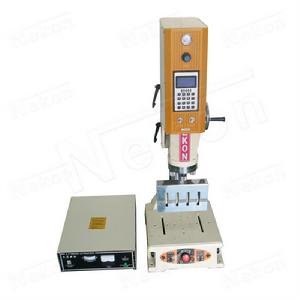

機械參數:
頻率:15KHZ
輸出功率:2000W
外觀尺寸: 400*600*1200mm
重量: 90KG
熔接面積:220mm
產品特點:
1.採用原裝進口超強功率換能器;
2.機身一體式結合,採用安全調節刻度控制;
3.計算機智慧型化控制,精確度可達千分之一;
4.模具水平調節,架模簡單快捷;

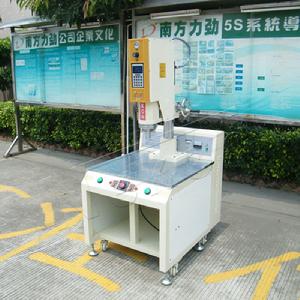

5.機身馬達自動上身,下降,國內首創。2600W-3200W加強型超音波塑焊機
產品特點:
原裝日本進口換能器,輸出強勁穩定 機身防後仰加同軸直壓式設計,壓力施加均衡,提高焊接精密度 主要電器組件、零部件優質進口件組裝 人性化隔音設計,有效控制音波傳播產品名稱 | 加強型超音波塑焊機 | 型號 | NK-S1526 |
電壓 | 220V | 輸出功率 | 2600-3200W |
頻率 | 15KHZ | ||
外觀尺寸 | 800*1000*1850mm | 重量 | 180KG |
機械參數:
頻率: 15KHZ
電壓: 220V
輸出功率: 4200-5600W
外觀尺寸: 800*1000*1850mm
重量:200KG
熔接面積:300-320mm
產品特點:
1.原裝日本進口壓電陶瓷換能器,輸出強勁穩定
2.機身防後仰加同軸直壓式設計,壓力施加均衡,提高焊接精密度
3.4200W---5600W超強功率輸出,適合大型塑膠製品焊接,焊接效果佳
4.主要電器元件.零部件優質進口件組裝
5.人性化隔音設計,有效控制音波傳播
機械參數:
產品名稱: | 28K精巧型超音波點焊機 | 型 號: | NK-SD2805 |
頻 率: | 28KHZ | 電 壓: | 220V |
輸出功率: | 500W | 外觀尺寸: | 400*600*850mm |
重 量: | 80kg | 熔接面積: | 10mm |
產品特點 | 日本原裝陶瓷換能器,輸出穩定 日本優質線路設計,操作簡便 進口優質組件組裝,性能可靠 整機設計靈巧,操作方便 |
機械參數:
產品名稱: | 40k精巧型超音波塑焊機 | 型 號: | NK-S4005 |
頻 率: | 40KHZ | 電 壓: | 220V |
輸出功率: | 500W | 外觀尺寸: | 400*500*1000mm |
重 量: | 50KG | 熔接面積: | 30x30mm |
產品特點 | FESTO全套原裝正品汽動原件 機身馬達自動上升下降,調校方便 數位化控制,精度極高 保險絲雙重保護,零件壽命長 計頻器顯示,頻率一目了然 開機後緩慢充電,自動校正頻率 |

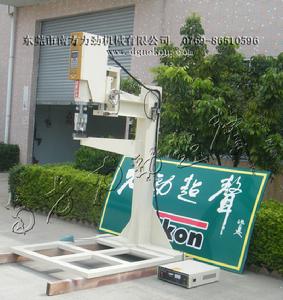

產品名稱: | 中空板超音波專用焊接機 | 型 號: | NK-SJK1532 |
頻 率: | 15KHZ | 電 壓: | 220V |
輸出功率: | 2600W | 外觀尺寸: | 1500*1200*2200mm |
重 量: | 450kg | 熔接面積: | |
產 品 特 點 | 1.數字式焊接參數設定,直觀準確; 2.焊接過程中電流和時間精密控制,提高焊接質量; 3.全套優質進口元器件組裝性能穩定; 4.日本NTK超音波換能器. |

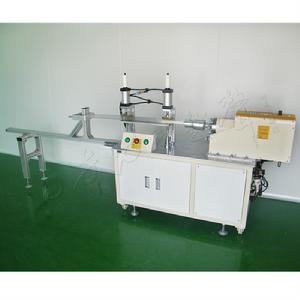

說明:東莞市南方力勁機械有限公司生產的中空板專用焊接機採用本NTK超音波換能器,性能穩定,經久耐用;加強型槽鋼支架,平穩敦實;人性化設計,操作方便,整機美觀大方,深受中空板行業一致好評;專門針對塑膠框,塑膠板等大而複雜的型體進行焊接,其機械結構及焊接效果國內首創。超音波護欄管焊接機(NK-HLG1526)
南方力勁LED全彩護欄管超音波焊接機(LED全彩數碼管焊接機、LED輪廓燈焊接機、led數碼管焊接機、LED護欄燈焊接機、LED護欄管焊接機、LED護欄屏焊接機、LED橋樑燈具焊接機):適用於18,26,30,50,80,100等O、D、U型護欄管堵頭的封口焊接,不需膠水粘接,達到水密程度且外形美觀,操作簡便。生產效率高,不良率低。
超音波護欄管焊接機樣品:
塑膠護欄管封口機,LED護欄管焊接機,護欄燈管焊接設備,護欄管兩頭封焊機的基本原理及特點:由超音波發生器產生15KHZ的高壓、高頻電信號,通過換能器的壓電逆效應轉換成同頻率的機械振盪,塑膠護欄管封口機,LED護欄管焊接機,護欄燈管焊接設備,護欄管兩頭封焊機並以音頻縱波的形式作用於塑膠製品工件上,通過工件表面及內在分子間的磨擦而使傳遞到接口的溫度升高,當溫度達到工件本身的熔點時,工件接口迅速熔化,繼而填充於接口間的空隙,當震動停止,工件同時在一定的壓力下冷卻定形,達成完美的焊接。南方力勁機械有限公司無償提供為期一年的技術支持與服務,提供終身維護服務。雙頭/四頭/六頭超音波塑焊機
產品介紹:
超音波塑焊機可進行塑膠熔接、埋置、成型、鉚接、點焊、切除、縫合等操作,更換焊接頭即可實現不同功能。多頭超音波塑焊機專用於大而複雜的塑膠製品的焊接,如:水箱、公路反游標志、液晶電視支架、汽車燈等。
產品特性:
進口壓電陶瓷換能器,功率輸出強勁穩定;IC自動保護線路故障率底;機身防後仰鎖緊裝置,Horn水平調整設計,架模簡單快捷。機身防後仰設計,壓力施加均衡,提高焊接精度;PLC智慧型化控制,時間精度可達到0.01秒,進口氣動元件使機台運行更加平穩。
