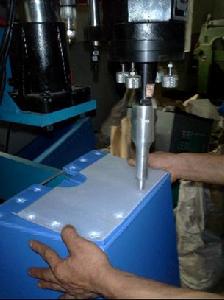

中空板焊接機(英文注釋Hollow plate welding machine)又稱超音波塑膠焊接機、周轉箱焊接機、瓦楞板焊接機、超音波中空板焊接機或中空板封邊機等。中空板焊接機的工作原理:
通過上焊件把超聲能量傳送到焊區,由於焊區即兩個焊接的交界面處聲阻大,因此會產生局部高溫。又由於塑膠導熱性差,一時還不能及時散發,聚集在焊區,致使兩個塑膠的接觸面迅速熔化,加上一定壓力後,使其融合成一體。當超音波停止作用後,讓壓力持續,有些許保壓時間,使其凝固成型,這樣就形成一個堅固的分子鏈,達到焊接的目的,焊接強度能接近於原材料本體強度。
中空板熔接機的熔焊套用方法
一、 熔接法:
以超音波超高頻率振動的焊頭在適度壓力下,使二塊塑膠的接合面產生磨擦熱而瞬間熔融接合,焊接強度可與本體媲美,採用合適的工件和合理的接口設計,可達到水密及氣密,並免除採用輔助品所帶來的不便,實現高效清潔的熔接。
二、 鉚焊法:
將超音波超高頻率振動的焊頭,壓著塑膠品突出的梢頭,使其瞬間發熱融成為鉚釘形狀,使不同材質的材料機械鉚合在一起。
三、 埋植:
藉著焊頭之傳道及適當之壓力,瞬間將金屬零件(如螺母、螺桿等)擠入預留入塑膠孔內,固定在一定深度,完成後無論拉力、扭力均可媲美傳統模具內成型之強度,可免除射出模受損及射出緩慢之缺點。
四、 成型:
本方法與鉚焊法類似,將凹狀的焊頭壓著於塑膠品外圈,焊頭髮出超音波超高頻振動後將塑膠溶融成形而包覆於金屬物件使其固定,且外觀光滑美觀、此方法多使用在電子類、喇叭之固定成形,及化妝品類之鏡片固定等。
五、 點焊:
A、 將二片塑膠分點熔接無需預先設計焊線,達到熔接目的。
B、 對比較大型工件,不易設計焊線的工件進行分點焊接,而達到熔接效果,可同時點焊多點。
六、 切割封口:
運用超音波瞬間發振工作原理,對中空板進行切割,其優點切口光潔不開裂、不拉絲。 中空板焊接機功能及相關參數
超音波中空板焊接機主要功能:
1.超音波中空板焊接機根據不同工件的焊接面積,可設計單點溫控或整體溫控方式的鉚接。
2.超音波中空板焊接機採用PLC可程式微電腦控制系統,人機界面視窗調整焊接參數。
3.超音波中空板焊接機機架用優質A3方通δ5X100X50MM焊接而成,整機穩固,可靠度高。
適用於汽車保險槓鉚接、中央面板等焊接。
超音波中空板焊接機規格參數:
機型 NC-2000ZKBRJJ
外形尺寸 L2350mm*W1500mm*H1000mm
重量 300kg
焊接面積 1200mm*1200mm(可根據產品面積定製)
適用各種中空板板材的收邊。
