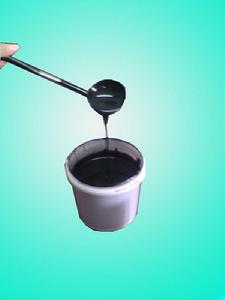

灌封膠(Pottingofsmidahk)灌封膠又稱電子膠，是一個廣泛的稱呼。用於電子元器件的粘接,密封,灌封和塗覆保護.行業中做的最好的有今統工業的灌封膠.
灌封膠 環氧樹脂灌封膠是由環氧樹脂、固化劑、填充料等組成的雙組份灌封樹脂。其中R-381-1為加熱固化型產品，R-381-3為常溫固化型產品，R-381-1、R-381-3和R-381-6具有良好的阻燃性。耐熱等級為B級（130級），已通過UL認證（認證號E229550）和UL絕緣漆結構認證（認證號E-242776），通過RoHS環保產品檢測認證
R-381樹脂具有良好的工藝性能，固化物外觀光亮、耐開裂性較好、收縮率低、絕緣性能優良等特點，適用於電機電器線圈的澆鑄、電器電子元件的灌封和塑封，例如用於小型變壓器、互感器線圈澆鑄，機車、汽車點火線圈灌封，電子元件的塑封等領域。阻燃型產品用於有不燃或阻燃要求的場合。
分類
常溫或中溫固化型
灌封膠 又稱電子膠，是一個廣泛的稱呼, 用於電子元器件的粘接,密封,灌封和塗覆保護.
灌封膠 材料可分為：

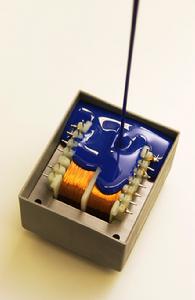

灌封膠套用工藝· 環氧樹脂灌封膠：單組份環氧樹脂灌封膠 ；雙組份環氧樹脂灌封膠
· 矽橡膠灌封膠： 室溫硫化矽橡膠 ； 雙組份加成形矽橡膠灌封膠； 雙組份縮合型矽橡膠灌封膠
常溫或中溫固化型環氧樹脂灌封膠
產品型號：202A/202B
產品名稱：環氧樹脂202A/固化劑202B(無溶劑, 常溫或中溫固化型環氧樹脂)
重量比(Weight Ratio) 202A:202B=100:25
本產品適用於汽車、農用車、機車的點火器、調壓器及單向交流電機、匯流條、電容器、固態繼電器、濾波器、互感器及其他電器和電子零件的絕緣灌封.
一、外觀及特性:
項目 202A 202B
黏度(25oC cps) 12000-15000 45-55
比重(25oC) 1.6 0.98
顏色 可指定 淺黃--褐色
二、使用方法：將A、B料按比例混合均勻灌封即可；如果A料黏度高，可以在60 oC左右預熱。如氣泡較多，可以真空脫泡後灌封。
三、固化條件:室溫下24小時或者60oC×4小時或者80oC×0.5小時(可根據用戶需要進行調整)
四、可使用時間:室溫下1小時.
五、202A/202B之固化物性能(25oC下測試):
項目 測試方法 數值
體積電阻率(Ω.cm) GB1410-1989 ≥1.0×1015
表面電阻率(Ω) GB1410-1989 ≥1.0×1014
電器強度(KV/mm) GB/T1408.1-1999 ≥20
剪下強度 （Kg/cm2） GB7124-1986 ≥80
阻燃性（級） GB4609F V-1
說明：本產品檢測制樣時，固化工藝：60oC ×4h
加溫固化型
2009-09-09 posted by www.86n.org
100A/100B
產品名稱：加溫固化灌封型環氧樹脂
重量比(Weight Ratio) 100A:100B=100:30
****無溶劑, 加溫固化型環氧樹脂****
一.特點
1. 黏度低、灌封方便並具有優良的浸漬性能.
2. 可使用時間長, 操作方便.
3. 具有優異的韌性, 耐開裂.
4. 固化後具有優異的電氣性能、機械性能和尺寸安定性能.
二.用途:適用於彩電行輸出變壓器(FBT)、汽車和機車點火線圈、變壓器、電源供應器、電機、啟動電容器、家電及IC電子的絕緣灌封.
三.外觀及特性:
項目 100A 100B
黏度(40ºC cps): 12000-18000 20-25
比重(25ºC): 1.8 1.2
顏色: 黑色,也可指定 淡黃
四.固化工藝:90ºC下4小時或者75ºC下2.5小時+ 110ºC下2.5小時, 或者80ºC下4小時+ 120ºC下1小時(也可根據用戶需要進調整)
五.可使用時間:室溫下8小時或者35ºC下4小時.
六.100A/100B之固化物電氣性能(25ºC下測試):
項目 測試方法 數值
體積電阻率(Ω/cm) ASTM D257 6.5×1015
表面電阻率(Ω) ASTM D257 5.0×1014
耐電壓(KV/mm) ASTM D149 >32
介電常數(1KHz) ASTM D150 4.0
耐電弧(12.5KV/Sec.) ―― 120
介電損耗角正切(tanδ/KHz) ―― 1×10-2
七.100A/100B之固化物機械性能:
項目 測試方法 數值
抗彎強度(Kg/mm2) ASTM D695 14.0
抗壓強度(Kg/ mm2) ASTM D695 14.0
抗衝擊強度(Kg/ mm2) ASTM D256 15.0
抗拉伸強度(Kg mm2) ASTM D695 9.5
硬度 Shore D 90.0
熱變形溫度(ºC ) TGA 108
線性膨脹係數(1/ºC ) TMA 3.8×10-5
吸水率(24hr. %) (-40ºC--+120ºC) 0.18
溫度循環 15次無開裂
阻燃性 UL-94 V-0
八: 保存期: 室溫下6個月
以上數據僅供參考
耐高溫無溶劑型
2009-09-09 posted by www.sjdijiao.com
產品型號：401-C A/401-C B
產品名稱：環氧樹脂401-C A/固化劑401-C B
本產品為無溶劑型環氧樹脂絕緣漆，耐溫高達200℃，適用於高溫環境下使用的線圈的浸漬或滴浸。固化時間短，固化物電器性能及機械性能優秀。
外觀及特性： 401-C A 401-C B
黏度（40℃cps） 20000 20-25
顏色 淡黃---褐色 淡黃---褐色
一、混合比例：A：B=100：8
二、使用方法：將A預熱至60℃，B在80℃預熱成為均一、透明液體，按比例混合均勻，然後塗刷或滴浸在已預熱至100℃的線圈上，塗勻後送烘箱固化。
三、固化條件：120℃×60分鐘或100℃×20分鐘+120℃×30分鐘
四、可使用時間：4小時（30℃）
五、固化物特性：
抗壓強度 kg/mm2 90
抗拉強度 kg/mm2 10
吸水率 25℃% <0.01
耐電壓 kv/mm >30
表面電阻係數 Ω 5×1015
體積電阻係數 Ωcm 3×1016
凝膠時間 120℃ 240秒
六、儲存期：6個月
註：B液如有結晶，為正常現象，在80℃預熱成為均一、透明液體即可。
以上數據僅供參考
要求
不足之外是成本較高，材料貯存條件要求嚴格，所用環氧灌封膠應滿足如下要求：1.性能好，適用期長，適合大批量自動生產線作業。
2.黏度小，浸滲性強，可充滿元件和線間。
3.灌封和固化過程中，填充劑等粉體組分沉降小，不分層。
4.固化放熱峰低，固化收縮小。
5.固化物電氣性能和力學性能優異，耐熱性好，對多種材料有良好的粘接性，吸水性和線膨脹係數小
6.某些場合還要求灌封料具有難燃、耐候、導熱、耐高低溫交變等性能。
環氧灌封膠、高導熱灌封膠、有機矽灌封膠、聚氨酯灌封膠、柔性樹脂或者熱溶灌封膠瀝青石蠟等，在有顏色，有填料的灌封膠中，大都含高密度、高比重的填料。
例如：石英、重鈣、氫氧化鋁、甚至密度更大的重晶石等無機礦物料，以改善各種配方。在使用的時候，一定要攪拌均勻。尤其是當需要與固化劑參加反應型的。填料通常都是放到A組份中的，使用前如不能攪拌均勻，就會造成固化物不良影響產品質量，更可怕的是有時候這種不良產品很難立即發現，使生產出現大量的廢品，甚至大量的有潛在危險的產品在客戶市場上流轉，如同顆顆的定時炸彈，另外包括生產商經常忽略在固化物固化過程的沉澱，一般這種情況不會造成表觀的硬度變化，但其上下分層固化物的性能肯定已經完全有了變化.
使用注意事項
1、在使用之前沒有進行攪拌，或者在存放時沒有出現顏填料分層導致固化失敗；
2、環境溫度發生變化導致膠料固化速度變化和流動性的變化；3、秤量的不準確、攪拌的不均勻、固化物因為溫度或者時間而固化的不徹底；
4、開封后密閉不好造成吸潮和結晶；
5、配合膠量太大或使用期延長太久而產生“暴聚”；
6、在固化的時候，因為受潮氣影響致使產品變化的評估；
7、固化物表面氣泡的處理影響的表觀固化失敗；
8、淺色固化物會因為固化溫度、紫外線等條件影響，出現顏色的變化；
9、電器工程師和化學工程師未能按A/B膠的特性和電器產品的需要設計加速破壞性的老化壽命實驗；
10、固化溫度的變化對物料的固化性能影響的各種變化評估；
11、物料對真空系統破壞的評估，或者是真空系統的穩定性對質量的影響；
