瀝青混凝土攤鋪機

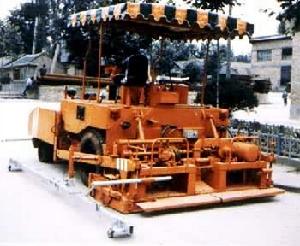

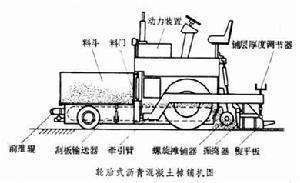

瀝青混凝土攤鋪機，是將瀝青混合料均勻攤鋪在道路基層上，並進行初步振實和整平的機械 (見彩圖)。分履帶式和輪胎式(見圖)兩種。由牽引、攤鋪和振實、熨平兩部分組成。前者包括機架、動力裝置、行走裝置、料斗、料門、刮板輸送器、螺鏇攤鋪器和駕駛室等。後者包括牽引臂、振實機構和熨平裝置（由熨平板、厚度調節器、拱度調節器和加熱裝置等組成）。振實機構採用熨平板和裝置在熨平板前的振搗器，或採用振動熨平板，或振搗器和振動熨平板兩者同時採用，以提高振實效果。振實、熨平部分通過左右牽引臂鉸接在機架兩側，能上下浮動地壓在鋪層上前進。

瀝青混凝土攤鋪機

正文

瀝青混凝土攤鋪機

瀝青混凝土攤鋪機

作業時，攤鋪機的前推輥頂推著載料自卸汽車後輪前進,並接受瀝青混合料。卸於料斗內的瀝青混合料,由斗底左右兩個獨立驅動的刮板輸送器送至螺鏇攤鋪室，送料量由後斗壁左右兩閘門分別控制。螺鏇攤鋪器有左右兩螺鏇，同時將料向左右兩側均勻攤鋪，但亦能左右各自獨立驅動。隨著攤鋪機的向前移動，振實、熨平部分按一定的寬度、厚度和拱度對鋪層進行初步振實和整平。熨平板內裝有加熱裝置，以便在寒冷季節或在作業開始前對板底進行加熱，防止瀝青混合料的粘附。由於熨平板有浮動特性，故能通過厚度調節器來改變熨平板底面相對於地面的仰角，以調節鋪層厚度。在作業過程中，浮動熨平板還能減少路基或路面基層高低不平對鋪築平整度的影響。有些攤鋪機的熨平板連同振搗器製成伸縮式，螺鏇攤鋪器可接長或縮短，以鋪築不同寬度的路面。
熨平板的調節有手動或半自動的。60年代以來，採用了自動調平裝置，它是以預置張緊鋼絲繩、平整的路緣石或已鋪築好的路面作為基準，利用感測器隨時檢測因路基或路面基層高低不平而造成熨平板相對於基準所發生的位置偏差，並不斷調整左右牽引臂的牽引點位置，以改變熨平板底面的仰角，達到高精度整平的目的。一般能滿足高速公路的要求。影響路面鋪築質量的因素還有瀝青混合料的性質、進料數量和攤鋪工作速度等，因此近年來出現了能夠自動控制鋪築層的平整度、供料速度和攤鋪工作速度的全液壓、全自動的瀝青混凝土攤鋪機。
瀝青混凝土攤鋪機的基本技術參數是料斗容量、攤鋪寬度、最大攤鋪厚度和工作速度。
