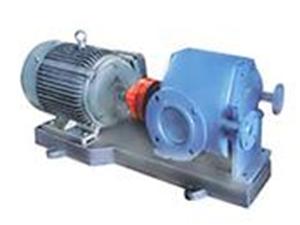

保溫泵詳細參數
| ● 適用範圍 LQB瀝青保溫泵適用於輸送無腐蝕性、不含固體顆粒、在常溫下有凝固性的介質，尤其適用於高寒地區室外安裝和工藝過程中介質需要保溫的場合，介質溫度可達250℃、粘度為5-1500cst。 |
| ● 用途 用於輸送重油、瀝青、膠類、樹脂、洗滌劑等。 |
| ● 結構形式 該LQB瀝青保溫泵的泵體設有空心夾層，並設有進出口法蘭，可用於導熱油、蒸氣、熱水等媒體對輸送的液體和泵進行加熱保溫及冷卻。 |
| 型號 | 流量 M3/h | 工作壓力 Mpa | 吸入真空高度 M | 進出口口徑 MM | 配套電機 | ||
| I/min | m/h | 功率kw | 型號 | ||||
| LQB-1/0.36 1/0.8 | 16.6 | 1 | 0.36 0.8 | 3 | ￠25 | 1.5 1.5 | Y90L-4 Y90L-4 |
| LQB-2/0.36 2/0.8 | 33.3 | 2 | 0.36 0.8 | 3 | ￠25 | 1.5 2.2 | Y90L-4 Y100L1-4 |
| LQB-3/0.36 3/0.8 | 50 | 3 | 0.36 0.8 | 3 | ￠25 | 1.5 2.2 | Y100L-6 Y112M-6 |
| LQB-5/0.36 5/0.8 | 83.3 | 5 | 0.36 0.8 | 3 | ￠40 | 2.2 4 | Y100L-4 Y112M-4 |
| LQB-6/0.36 6/0.8 | 100 | 6 | 0.36 0.8 | 3 | ￠40 | 2.2 4 | Y100L-4 Y112M-4 |
| LQB-8/0.36 8/0.8 | 133 | 8 | 0.36 0.8 | 3 | ￠50 | 4 5.5 | Y132M1-6 Y132M2-6 |
| LQB-10/0.6 | 167 | 10 | 0.36 0.8 | 3 | ￠50 | 4 | Y132S1-6 |
| LQB-12/0.36 12/0.8 | 200 | 12 | 0.36 0.8 | 3 | ￠55 | 4 5.5 | Y132M2-6 Y132M2-6 |
| LQB-18/0.36 18/0.8 | 300 | 18 | 0.36 0.8 | 3 | ￠55 | 5.5 7.5 | Y132S-4 Y132M-4 |
| LQB-18/0.36 18/0.8 | 300 | 18 | 0.36 0.8 | 3 | ￠70 | 5.5 7.5 | Y132M2-6 Y160M-6 |
| LQB-25/0.36 | 416 | 25 | 0.6 | 3 | ￠100 | 7.5 | Y160M-6 |
| LQB-29/0.36 29/0.8 | 483.3 | 29 | 0.36 0.8 | 3 | ￠70 | 7.5 11 | Y132M-4 Y160M-4 |
| LQB-38/0.36 38/0.8 | 633 | 38 | 0.36 0.8 | 3 | ￠100 | 11 15 | Y160L-6 Y180L-6 |
| LQB-58/0.36 58/0.8 | 960 | 58 | 0.36 0.8 | 3 | ￠100 | 18.5 22 | Y180M-4 Y180L-4 |
保溫泵適用於輸送介質溫度350℃，粘度不大於40mm2/s,不含固體顆粒的瀝青、石臘等各類在常溫下有凝固性以及高寒地區室外安裝和工藝過程中要求保溫的場合。可通入導熱油、熱水、蒸氣等對輸送介質進行加熱和保溫。
二、工作原理
瀝青保溫泵的泵體中裝有一對迴轉齒輪，一個主動，一個被動，依靠兩齒輪的相互嚙合將泵內的整個工作腔分成兩個獨立部分（圖一），A為吸油腔，B為排油腔。泵運轉時，主動齒輪帶動被動齒輪旋轉，當齒輪從嚙合到脫開時，在吸入側（A）就形成局部直空，液體在大氣壓的作用下被吸入泵內，被吸入泵的液體充滿齒輪的各個齒谷而被帶到排油側（B），齒輪進入嚙合時液體被擠出，形成高壓液體經泵的排出口排出泵外。當齒輪不斷地旋轉，A、B兩側就不斷的吸油和排油。
三、瀝青保溫泵的結構
1) 瀝青保溫泵主要有泵體、保溫夾層、齒輪、前後蓋以及軸端密封裝置等主要零部件組成。泵體和保溫夾層等與高溫介質接觸部分的零部件材料均採用Ⅱ類，即：鑄造碳素結構製造。齒輪、軸承套、主被動軸等均採用優質碳素結構鋼並經熱處理具有較高的強度和耐磨性能。
2) 瀝青保溫泵的軸端密封採用多級回流式耐高溫填料密封，密封性能可靠。
3) 瀝青保溫泵的進出油口和加熱管進出油口，均採用標準法蘭連線（GB/T9116-2000).
4) 瀝青保溫泵與電動機採用彈性聯軸器連線，安裝在鑄鐵底盤上。
四、保溫瀝青泵的特點
1) 瀝青保溫泵結構簡單緊湊、安裝使用方便。
2) 具有良好的自吸性能，每次開泵前不須加入液體，使用特別方便。
3) 加熱管採用標準法蘭連線，密封面連線方便，密封可靠。
4) 保溫瀝青泵的高溫介質過流部位均採用Q235鑄造碳素結構鋼製造，並經壓力試驗，因此泵具有良好的熱態適應性，工作安全可靠。
五、保溫瀝青泵注意事項
1) 瀝青保溫泵安裝後初次開機應檢查以下項目：
① 進出管道上的閥門是否開啟；
② 泵的轉向是否正確（從電動機方面看泵為順時針方向）（80、100RCB為逆時針旋轉）；
③ 注意泵的出口壓力表值是否在所規定的技術規範內；
④ 注意泵的運動中有無不正常的噪音或過熱現象。
2) 瀝青溫泵的密封如出現泄漏，請均勻微量壓緊密封壓蓋上的螺栓或螺母，但務必注意不要調的過緊以免劇烈發熱，降低泵軸和密封圈的使用奉命。
3) 瀝青保溫泵輸送介質粘度偏高時會產行振動、噪音和間斷聲，應及時對介質進行加熱降低粘度，否則會對泵的軸承造成損壞。
4) 瀝青保溫泵停機後，首先切斷電源，然後關閉排出管道上的閥門，避免造成泵內液體倒流。
六、故障與排除
| 故障表現 | 產生原因 | 排除方法 |
| 不排油或排油量少 | 1.旋轉方向不對 2.進出管上的閥門未打開 3.吸油管道各連線面漏氣 4.吸油管未浸入油液中 5.吸入高度超過規定值 6.泵進出管道以及過濾器、伐等內部介質凝固。 7.液體的溫度低而使介質粘度增大 | 1.更正方向 2.打開閥門 3.檢查各接合面，重新連線 4.檢查吸油管，浸入油麵內 5.提高吸油麵的高度 6.停泵後開啟加熱裝置，要求泵、管道以及所安裝的所有器件都採用雙層保濕式 7.予熱液體降低介質粘度 |
| 異常振動和噪音 | 1.泵與電動機安裝不同軸 2.吸入管道或過濾器堵塞或介質凝固 3.吸入管道直徑小於規定口徑或在吸油管道上有變徑的部位 4.進油管道及各連線面漏氣 5.泵的底座安裝不穩定，有振動 | 1.按本冊第五章第1節第7條要求重新調整 2.清洗過濾網，提高加熱溫度 3.按本冊第五章第1節第3條檢查更換 4.檢查各接合面，重新連線 5.找平座，緊固底座螺栓 |
| 電動機功率過載 | 1.泵的實際荼壓力超過規定值 2.泵內卡住硬質顆粒 3.排出閥門關閉或開啟不到位 4.液體溫度低而使粘度增大 5.齒輪與軸承套嚴重磨損或咬死 | 1.檢查泵出口管道降低阻力，或更換壓力高的泵 2.清除異物 3.完全開啟閥門 4.加熱液體、降低粘度 5.更換齒輪和軸承套 |
