電站由首部樞紐、引水系統和廠區建築物三大部分組成。
首部樞紐由攔河閘壩、取水口攔污柵閘、引渠、沉沙池、調節池、沖砂孔組成。
引水建築物包括壓力涵管、引水隧洞、調壓井及壓力管道組成。
廠區樞紐由主廠房、副廠房、主變室、GIS開關室、出線場、尾水池、尾水閘門室、排風洞、及電纜溝等建築物組成。
閘、廠址相距約6.7km，採用全計算機監控的方式，按“無人值班”（少人值守）原則設計。
電站設計引用流量30.50 m3/s，設計水頭410m，安裝兩台單機容量為50MW混流式水輪發電機組，裝機容量2*50MW，年發電量5.09億kW•h，年利用小時數約5090小時。
攔河閘壩由左岸混凝土擋水壩、一孔沖砂閘、兩孔泄洪閘和右岸混凝土擋水壩組成，壩頂全長66.00m，壩（閘）頂高程1999.40m，最大壩（閘）高9.90m。
沉沙池為單室定期沖洗式，設三孔進水閘、二孔沖沙孔及三孔出水閘，底板高程1984.00m，閘頂高程1998.40m，池身總廠139.00m，淨寬19.00m。
調節池位於沉沙池內側，由一孔進水閘，一孔出水閘，一孔沖沙孔，底板高程1984.00m，閘頂高程1998.40m，正常蓄水位1996.00m，最低運行水位1989.00m，正常蓄水位以下庫容15.68萬m3，調節庫容15.08萬m3，具有日調節能力。
引水系統布置在左岸，隧洞長4539.48m，採用帶上室的簡單圓筒式調壓室，壓力管道總長838.33m，主管直徑2.6m，支管直徑1.8m。

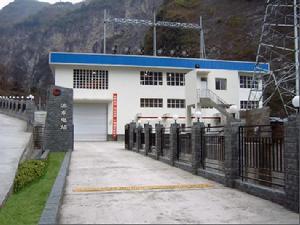

廠房位於洪壩河右岸廟兒溝下游側約150m處，為地面式廠房，尾水直接接入洪壩水電站引水樞紐。
電站二台機組與兩台主變壓器分別連線成發變組單元接線，主變220kV側接線採用單母線接線，設備選用了SF6全封閉組合電器（GIS），緊湊可靠。
電站220kV間隔共6個，其中出線間隔3回，1回至玉龍水電站，1回至龍源公司3B主變，1回至500kV石棉變電站。機組經主變、220kV母線、東（濱東水電站）石（石棉變電站）線後併入四川省電網運行。
