濃漿泵

濃漿泵簡介：濃漿泵是一種單螺桿式輸送泵，它的主要工作部件是偏心螺旋體的螺桿（稱轉子）和內表面呈雙線螺旋面的螺桿襯套（稱定子）。其工作原理是當電動機帶動泵軸轉動時，螺桿一方面繞本身的軸線旋轉， 另一方面它又沿襯套內表面滾動，於是形成泵的密封腔室。螺桿每轉一周，密封腔中的液體向前推進一個螺距。隨著螺桿的連續傳動，液體以螺旋方式從一個密封腔向另一個密封腔，最後擠出泵體。

概 述

dense mud pump
I-IB濃漿泵 ;I-1B濃漿泵
本濃漿泵系單桿濃漿螺桿泵（又名螺桿泵），是我國自行設計的一種新型、先進的泵，它顯著的特點是結構簡單

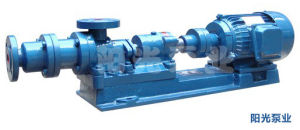

濃漿泵

、工作平穩、操作方便，並可以隨地使用。適應高粘度介質的特殊輸送，尤其在化工廠、釀造廠、食品廠、造紙廠、罐頭廠、藥廠、酒廠等單位使用廣泛，基於此，濃漿泵得到全國各工礦企業、各科研單位普遍徵用，效果良好。
I-1B螺桿濃漿泵是一種單螺桿式輸送泵，它的主要工作部件是偏心螺旋體的螺桿（稱轉子）和內表面呈雙線螺旋面的螺桿襯套（稱定子）。濃漿泵中凡接觸物料的金屬零件均選用優質不鏽鋼製作，襯筒採用無毒無味的信用橡膠，工作溫度可達100℃可用於輸送食品漿料和粘度1-1000000厘泊含有固體顆粒或膠圬的溶液漿，懸浮液的腐蝕介質。

工作原理

當電動機帶動泵軸轉動時，螺桿一方面繞本身的軸線旋轉， 另一方面它又沿襯套內表面滾動，於是形成泵的密封腔室。螺桿每轉一周，密封腔中的液體向前推進一個螺距。隨著螺桿的連續傳動，液體以螺旋方式從一個密封腔向另一個密封腔，最後擠出泵體。

結 構

由電動機、聯軸器、泵和底閥四個部分組成（見附圖） 配用的動力採用Y系列三相異步電動機（六級），聯軸器採用水泵用爪型彈性聯軸器。螺桿濃漿泵由泵殼、空心軸、萬向鉸接頭、繞軸、螺桿、襯套、軸封裝置和出料口等組成，螺桿的斷面為圓形、襯套斷面為橢圓形，其內表面為雙螺旋面。

操作方式

起動
1.準備必要的扳手和工具。
2.檢查機座，軸承和油腔無潤滑油。
3.檢查空心軸和軸密封程度是否適當，填料壓蓋不可將盤根壓得過緊，允許呈滴狀滲出。
4.用手或管子鉗轉動聯軸器，注意泵體內有無異物碰撞雜聲和卡死現象，如有應清除後方可開車。
5.將料液注滿泵腔，切勿摩擦運轉，以免損壞襯套。
6.全開出液管的閘閥。
7.開電動機。
停機
1.關閉吸入管閥門。
2.關閉排出管閥門。
3.停止電機。
4.當泵處於長期停止工作時，應將砂腔內料液放淨，並用水或蒸汽沖洗。
運轉
1.經常檢查泵和電機軸承溫升情況，最高溫度不應超過75℃。
2.及進補充潤滑油，保證軸承潤滑良好。
3.運轉過程中，如發現異常噪聲或過大振動應立即停機檢查，排除故障。
4.當流量顯著減少，說明橡膠襯套已磨損，應更換新襯套後再運轉
