介紹

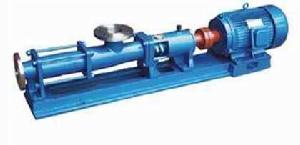

濃漿單螺桿泵是我國自行設計的一種新型、先進的泵，濃漿單螺桿泵顯著的特點是結構簡單、工作平穩、操作方便，並可以隨地使用。螺桿濃漿泵適應高粘度介質的特殊輸送，尤其在化工廠、釀造廠、食品廠、造紙廠、罐頭廠、藥廠、酒廠等單位使用廣泛，基於此，濃漿單螺桿泵得到全國各工礦企業、各科研單位普遍徵用，效果良好。濃漿單螺桿泵是一種單螺桿式輸送泵，它的主要工作部件是偏心螺旋體的螺桿(稱轉子)和內表面呈雙線螺旋面的螺桿襯套(稱定子)。濃漿泵中凡接觸物料的金屬零件均選用優質不鏽鋼製作，襯筒採用無毒無味的信用橡膠，工作溫度可達100℃可用於輸送食品漿料和粘度1-1000000厘泊含有固體顆粒或膠圬的溶液漿，懸浮液的腐蝕介質。
原理
結構
由電動機、聯軸器、泵和底閥四個部分組成(見附圖) 配用的動力採用Y系列三相異步電動機(六級)，聯軸器採用水泵用爪型彈性聯軸器。螺桿濃漿泵由泵殼、空心軸、萬向鉸接頭、繞軸、螺桿、襯套、軸封裝置和出料口等組成，螺桿的斷面為圓形、襯套斷面為橢圓形，其內表面為雙螺旋面。技術參數
G系列單螺桿泵性能參數 |
型號 | 最高排出壓力(Mpa) | 必須汽蝕餘量(m) | 介質使用特性（允許值） | 常規配套方式 | ||||
最高粘度 (mpa.s) | 最大粒徑 (mm) | 最大纖維長度(mm) | 轉速 r/min | 定轉速時流量(m3/h) | 配套電機型號-極數/功率(KW) | |||
G20-1 | 0.6 | 4 | 56*103 | 3 | 20 | 1400 | 2.2 | Y90S-4/1.1 |
910 | 1.4 | Y90S-6/0.75 | ||||||
G20-2 | 1.2 | 4 | 56*103 | 3 | 20 | 140 | 2.2 | Y90L-4/1.5 |
910 | 1.4 | Y90L-6/1.1 | ||||||
G35-1 | 0.6 | 4 | 8*103 | 5 | 32 | 1400 | 9.5 | Y112M-4/4 |
910 | 6.2 | Y112M-6/2.2 | ||||||
710 | 4.6 | Y132S-8/2.2 | ||||||
G35-2 | 1.2 | 4 | 8*103 | 5 | 32 | 1400 | 9.5 | Y132M-4/7.5 |
910 | 6.2 | Y132M-6/4 | ||||||
710 | 4.6 | Y132M-8/3 | ||||||
G40-1 | 0.6 | 4 | 9*103 | 6.5 | 40 | 960 | 12.2 | Y132M-6/4 |
710 | 9 | Y132M-8/3 | ||||||
G40-2 | 1.2 | 4 | 9*103 | 6.5 | 40 | 960 | 12.2 | Y132M-6/7.5 |
710 | 9 | Y132M-8/5.5 | ||||||
G50-1 | 0.6 | 4.5 | 114*103 | 8 | 50 | 960 | 24.5 | Y160M-6/7.5 |
710 | 18 | Y160M-8/5.5 | ||||||
G50-2 | 1.2 | 4.5 | 114*103 | 8 | 50 | 960 | 24.5 | Y160L-6/7.5 |
710 | 18 | Y180L-8/11 | ||||||
G70-1 | 0.6 | 4.5 | 14*104 | 10 | 64 | 710 | 38 | Y180L-8/11 |
G70-2 | 1.2 | 4.5 | 14*104 | 10 | 64 | 710 | 38 | Y225M-8/22 |
G85-1 | 0.6 | 4.5 | 2*105 | 13 | 80 | 630 | 67 | |
G85-2 | 1.2 | 4.5 | 2*105 | 13 | 80 | 630 | 67 | |
G105-1 | 0.6 | 4.5 | 4*105 | 16 | 100 | 500 | 107 | |
G105-2 | 1.2 | 4.5 | 4*105 | 16 | 100 | 500 | 107 | |
