適用範圍

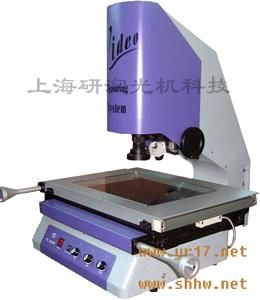

MC001-TK3020CP影像式精密測繪儀
測繪儀功能用途
結合光、機、電一體將工件攝入電腦處理並放大18到230倍，顯示於螢幕上，可以直接拍照存檔或做表面觀察、量測、繪圖，其測量數據可做SPC統計，製成EXCEL報表，繪製圖檔可以轉成AUTOCAD套用，AUTOCAD圖形也可以調入電腦軟體中與工件對比，製成資料，可以在電腦上儲存、列印，更可透過網路進行傳送。
標準配置
主機
0.5倍目鏡或1倍目鏡
0.7―4.5連續變倍鏡頭
機械載物台
視頻卡
三分之一英寸彩色CCD鏡頭
影像測繪儀軟體
R232串口線
光學玻璃
操作說明書
控制盒
規格參數：
鏡頭工作距離：90mm（可以增加鏡頭工作距離）
升降調節範圍：140mm（可以增加調節範圍）
照明：頂部為LED白色雙層冷光源、底部和斜射可調光源
放大倍數：
標準配置：18―120倍，選購配置：35―230倍
測量測繪工作行程：300*200*140（單位：mm）
300*150*140
400*300*140
500*400*140
600*400*140
測量精度：3+L/150 um
物方視場：
目鏡0.5倍時：1―7mm
目鏡1倍時：0.5―3.5mm
本測控軟體於2006年1月正式搭配影像測量測繪儀主體推出。它綜合了機器視覺，精密光機，精密測量算法等技術，並在使用中充分吸收和採納了了廣大客戶的意見和建議, 經過一系列改善, 真正成為一個為客戶們所認同的, 使用起來得心應手的精密尺寸計量和位置檢測的工具。
軟體特點
擁有超強及完善的2.5D幾何測量功能和CNC自動控制功能。
適合用於解決批量工件或複雜尺寸之檢測效率；強調快速、精準；品質保證。
提供影像截取、對比、校正、補償、自動尋邊、自動取點、自動對焦、智慧型學習等功能，針對重複工件的測量具有記憶、學習、自動編程的功能，快速準確的現場實時測量。
一軟體功能簡介
局部放大顯示區
全覽圖
SPC功能
AUTOCAD同步功能
以Microsoft Word格式輸出
以Microsoft Excel格式輸出
以*.dxf格式保存
輔助對焦
自動尋邊
對象捕捉
畫點
兩點畫線
多點畫線
兩點畫圓
三點畫圓
多點畫圓
三點畫弧
多點畫橢圓
畫樣條曲線(根據畫點的次序構造出平滑曲線)
畫垂直線
畫平行線
畫線中點
畫角平分線
刪除所選圖元
複製所選圖元
剪下所選圖元
貼上圖元
平移
鏇轉
鏡像
延伸線段
剪下線段
做兩線相切弧（首先選擇兩條直線，然後選擇弧的方向是正向相切還是背向相切，最後確定圓弧的半徑）
做點圓相切線
做兩圓相切線
線性標註
線性標註（垂直）
對齊標註（水平）
半徑標註
直徑標註
角度標註
文字標註
測量兩點間的距離
測量點到線的距離
測量線到圓的距離
測兩線平均距離
測兩圓距離
測兩線夾角（相交直線）
測兩線夾角*（不相交直線）
測PIN中心距（先選擇第一個PIN的兩個端點，再選擇第二個PIN的兩個端點，最後選擇標註基點的位置）
十字線測兩點距離
十字線測點到線的距離
十字線直接畫三點圓
十字線直接測兩圓距離
十字線直接畫弧
框選直線（選擇包括直線的區域，系統自動根據實物的灰度畫出直線，下同)
框選圓
框選橢圓
框選弧
自動點選直線（點兩個點，系統自動根據灰度畫出直線，下同）
自動點選畫圓
自動點選畫弧
自動點選畫橢圓
框選點群
框選多圓
點選圓（在圓的內部選擇單擊左鍵後會畫出整個圓）
二軟體快捷鍵簡介：
1． 輸出Word文檔
2． 輸出Excel報表
3． 將檔案保存成Dxf檔案
4． 切換到SPC視窗
5． 啟動AutoCAD
6． 將所有圖元輸出到AutoCAD
7.後退（UNDO）
8.前進 (REDO)
9． 隱藏/顯示十字線
10．設定繪圖比例尺
11．停止/啟動對象捕捉
12．停止/開啟格線
13．拍照
三軟體面板簡介：
A. 選單欄B. 常用快捷鍵 C. 影像顯示和繪圖區 D. 繪圖數據區
E. 全覽圖 F.全覽圖工具面板 G.局部放大區 H.狀態數據顯示區
I.常用客戶設定選項 J.影像工具和繪圖工具面板K光柵數據區
四重點功能講解：
1。SPC(Statistical Process Control)統計製程管制，是企業提高品質管理水準的有效方法。擁有超強SPC統計分析功能及開放式資料庫。方便品保或其他部門直接獲得截取數據及報表。本軟體能自動認識指定的測量數據，並計算其最大值、最小值、平均值、標準差、Ca、Cp、Cpk…的運算，且可套用於生產線實時量測判斷。在量測數據輸入時，各式圖表（如：X-R、 X-RM…）立刻同步顯示分析，遇到品質出現問題，軟體系統會自動以顏色或聲音給操作人員以警告，利於檢測人員或者線上作業人員立即掌握品質現況。SPC能為您科學地區分生產過程中的正常變化與異常變化，及時地發異常狀況，以便採取措施消除異常，恢複製程的穩定，達到降低品質成本，提高產品品質的目的，它強調全部過程的預防與管制。
2。AutoCAD同步功能輸出圖形到AutoCAD軟體支持逆向工程以及於CAD的同步操作，操作員可以在任意時刻把在軟體上繪製的圖形輸出到AutoCAD進行圖形精確加工，完全實現動態傳輸，無需通過轉檔的方式就可以實現。
3。多種輸出格式的選擇:軟體支持多種的檔案輸出格式，本軟體任何測量結果、統計分析、SPC報表數據皆可匯成出Microsoft Word、Excel、以及保存成*.dxf檔案輸出。
4。輔助對焦:軟體提供影像的輔助對焦功能，用戶可以在軟體運行中點擊鍵盤的“F11”鍵，彈出自動對焦功能
5。自動尋邊軟體的自動尋邊依據“灰階感應設計”的原理，提供十字線之線條色彩、粗細、感應度、受感應區域之動態設定，使自動尋邊更為精確，從而大幅度減少了人為取點產生的誤差，大大提高了測量之準確度。具體的使用方法是當十字線移動到影像的邊界區域就呈現實線與虛線以及兩種顏色的變化中（顏色的設定可以在“設定”中“色彩設定”選項進行設定），表明現在所處的位置是影像的邊界區域。
6。對象捕捉:軟體具有對象捕捉的功能。對象捕捉將指定點限制在現有對象的確切位置上，例如中點或交點。使用對象捕捉可以迅速定位對象上的精確位置，而不必知道坐標或繪製構造線。例如，使用對象捕捉可以繪製到圓心或多段線中點的直線。不論何時提示輸入點，都可以指定對象捕捉。
