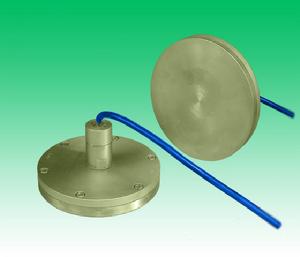

混凝土應力計

測量精度： 溫度測量範圍：℃ 溫度測量精度：℃

簡介

混凝土應力計是由適用於長期埋設在水工結構物或其它混凝土結構物內，測量結構物內的受壓狀態，並可同步測量埋設點溫度的振弦式感測器。

結構

南京葛南實業生產的混凝土應力計由背板、感應板、信號傳輸電纜、振弦及激振電磁線圈等組成。

工作原理

當被測結構物內部應力發生變化時，混凝土應力計感應板同步感受應力的變化，感應板將會產生變形，變形傳遞給振弦轉變成振弦應力的變化，從而改變振弦的振動頻率。電磁線圈激振振弦並測量其振動頻率，頻率信號經電纜傳輸至讀數裝置，即可測出被測結構物的壓應力值。同時可同步測出埋設點的溫度值。

技術參數

規格代號		VWE-0.4S	VWE-0.6S	VWE-0.8S	VWE-1S	VWE-1.6S	VWE-2.5S
尺寸	最大外徑D: mm	156	156	156	156	156	156
參數	承壓盤高H: mm	27	27	27	27	27	27
	測量範圍： KPa	0～400	0～600	0～800	0～1000	0～1600	0～2500
	靈敏度k: KPa/F	≤0.20	≤0.30	≤0.35	≤0.50	≤0.80	≤1.25
	測量精度： F.S	±0.1%	±0.1%	±0.1%	±0.1%	±0.1%	±0.1%
性能參數	溫度測量範圍：℃	-40～+150	-40～+150	-40～+150	-40～+150	-40～+150	-40～+150
	溫度測量精度：℃	±0.5	±0.5	±0.5	±0.5	±0.5	±0.5
	溫度修正係數b:KPa/℃	≈0.08	≈0.08	≈0.08	≈0.08	≈0.08	≈0.08
	耐水壓：測 耐水壓：測量範圍 MPa	1.2倍	1.2倍	1.2倍	1.2倍	1.2倍	1.2倍
	絕緣電阻： 絕緣電阻： MΩ	≥50	≥50	≥50	≥50	≥50	≥50
