淇澳大橋

淇澳大橋

淇澳大橋(Qi’ao Bridge)是中國廣東省珠海市境內連線唐家灣鎮與淇澳島的過江通道,位於金星門水道之上,為珠海市的市區與淇澳島的主要聯繫通道。

淇澳大橋始建於1993年; 於1999年5月31日完成主橋合龍工程;於2001年全橋竣工,並通車運營。

淇澳大橋西起唐家灣鎮,上跨金星門水道,東至淇澳島;全長1267米,主橋全長673米;橋面設定雙向六車道,設計速度80千米/小時。

基本信息

建設歷程

1992年,淇澳大橋設計招標。

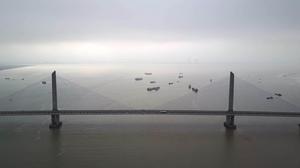

淇澳大橋於1993年動工興建 淇澳大橋於1993年動工興建

1993年,淇澳大橋動工興建。

1998年4月1日,淇澳大橋進行主梁懸拼工程。

1999年2月13日,淇澳大橋主梁懸拼工程結束;同年5月31日,淇澳大橋完成主橋合龍工程。

2001年1月,淇澳大橋工程竣工,通車運營。

2006年,淇澳大橋進行了全橋換索工程。

2015年5月16日至17日,淇澳大橋進行維修工程。

橋樑位置

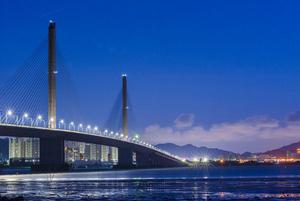

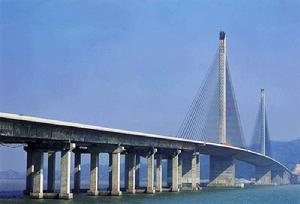

淇澳大橋 淇澳大橋

淇澳大橋位於珠海市東北面,珠江口右岸;該橋西起唐家灣鎮後環海岸,與港灣大道相連,跨越金星門水道,東至淇澳島,是橫跨珠海市唐家灣與淇澳島的海灣大橋,也是珠海市區連線淇澳島的主要通道。

建築設計

設計結構

•整體布局

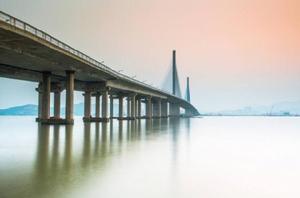

淇澳大橋呈西南至東北方向布置 淇澳大橋呈西南至東北方向布置

淇澳大橋分別由水上主橋、陸地唐家灣引橋、淇澳島引橋、兩座塔柱、及各立交匝道組成,主橋路段呈西南至東北方向布置。

•設計特點

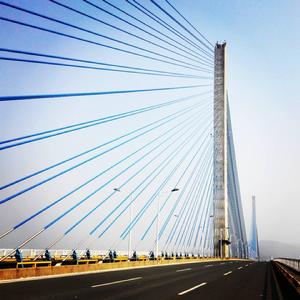

淇澳大橋主塔為獨柱箱形截面結構 淇澳大橋主塔為獨柱箱形截面結構

淇澳大橋主橋為雙塔獨柱式單索麵預應 力混凝土三孔斜拉橋,大橋斜拉索採用扇形布置,樑上斜拉索設定在橋面中央分隔帶上;主塔墩為雙壁墩;主梁採用CSO混凝土,採用抗風性能良好的近似三角形截面,採用梁段預製懸拼工藝施工;主塔為獨柱式,主塔採用C50混凝土,主塔橋面以上部分為獨柱式箱形截面結構。纜索採用高強鍍鋅鋼絲,同時採用熱擠聚乙稀套。

設計參數

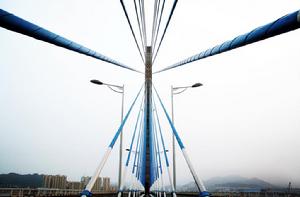

淇澳大橋採用96對斜拉索 淇澳大橋採用96對斜拉索

淇澳大橋 線路長1267米,主橋長673米,採用(40.5+136+320+136+40.5)米跨徑布置,寬33米,橋面面積達4000平方米;全橋採用96對斜拉索,總計192根,主孔跨徑為320米,邊孔跨徑為176.5米,正橋設12022.567米的豎曲線。主梁頂寬33.0米,底寬4.0米,梁高3. 69米,主梁寬跨比1/9.7,高寬比1/8.9;標準節段梁分別重約135. 0噸/片和145.0噸/ 片。橋面以上塔高76米,主塔外形斷面尺寸底部為3.5米x7.5米,頂部為3.5米x6米,主墩斷面尺寸為15米x15米。拉索索距6.1米,綿綿距2.2米,塔上一端索距1.8米,索麵距1.3米;單根拉索最輕1.5噸,最重10.5噸,最短30米,最長170米。大橋主路段為雙向六車道城市快速路,採用一級公路標準。

技術標準
道路等級城市快速路
設計速度80千米/小時
車道設定雙向六車道
最大坡度縱坡:<3.5%;橫坡:1.5%
荷載標準公路-Ⅰ級(汽車—超20級、掛車—120),人群3.5千牛/平方米
設計風速40米/秒
通航水位+2.7米(黃海)
通航淨高通航水位以上18米
通航船舶江海直達1000噸級
防震等級設防烈度7級
參考資料:

運營情況

票價票制

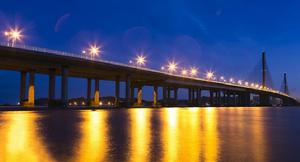

淇澳大橋不實施收費制度 淇澳大橋不實施收費制度

截至2019年3月,淇澳大橋是珠海市香洲區唐家灣與淇澳島的連線部分,全橋為城市主幹道路,不實施收費制度。

通行事項

淇澳大橋地處沿海地區,暴風雨天氣下會臨時關閉,禁止通行。

建設成果

•技術難題

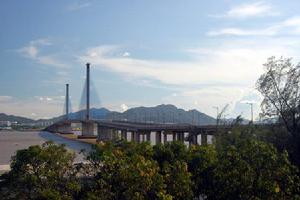

淇澳大橋主梁採用了懸拼施工技術 淇澳大橋主梁採用了懸拼施工技術

淇澳大橋主梁採用了懸拼施工技術;該技術實施主要難題及影響在於:1、對懸拼線型影響很大。2、珠海地處東南沿海地帶,溫度對懸拼線型的影響明顯。3、因預報給設計院的施工荷載未包括斜拉索自重,隨著斜拉索的重量和懸臂長度的增加,懸拼梁的高程比設計高程低。4、設計院模擬大橋剛度與實際不符造成的影響。

價值意義

淇澳大橋不僅是打通了珠海市區與淇澳島的聯繫通道,同時也是開發、帶動了淇澳島經濟發展的主要橋樑。(《中國土木工程學會橋樑及結構工程學會第十二屆年會論文集》 評)
