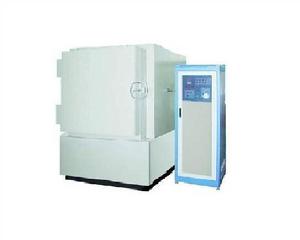

設備概況:
脈衝試驗台是一種適用於液壓膠管及其他液壓元件進行脈衝測試實驗的設備,該設備可提供7種壓力交變波形,並且可自己設定波形;
所有波形都可進行程式控制,實驗壓力、峰值、斜率等都可進行控制,並可滿足相關國標、規範的要求,也可滿足特定實驗的特殊要求;
可模擬試件的使用環境,諸如壓力、溫度、濕度、流量、腐蝕等;控制精確、壓力穩定、效率高,並且配合新穎的設計及可靠的原件、高度機電一體化集成系統,能夠滿足試驗用戶嚴格的試驗需求;
採用高穩定性的工控機,配有印表機、鍵盤,並且使用Labview工業軟體,可以安全穩定記錄實驗數據跟波形;此設備是您脈衝試驗設備的首選。
技術參數:
設備功能 對低壓管路及組合件進行壓力脈沖疲勞試驗,考核其疲勞壽命 和疲勞破壞形式;配備安全有效的保護措施、故障診斷、數據 真實可靠;並且能滿足特殊實驗的要求
產品型號 HDMCMP系列
試驗壓力 0~800bar
脈衝頻率 1~300次/分
脈衝波形 水錘波、方波、梯形波、正弦波、三角波、鋸齒波
試驗介質 礦物油、水(溫度在4~95℃),乙二醇及混合液
介質溫度 -50~150℃ (任意設定)
環境溫度 -70~250℃ (任意設定)
試件數量 1-12件
試件規格 MINφ6~MAXφ51
系統溫度控制方式 水冷、電冷
試件安裝方式 90°或180°也可0°~180°(特殊要求)
設備功率 20~50KW
外形尺寸 2400*1500*1800
設備重量 2.0T (左右)
結構組成:
壓力脈衝系統、溫度控制系統、動力系統、循環系統、電氣控制系統、數據採集測試系統、工件安裝裝置
適用範圍:
輸油軟管及組合件、制動軟管、水箱軟管及組合件、水箱、油箱、冷凝器、蒸發器、儲液罐、過濾器等
由天津海度機電科技有限公司生產提供
