套用
BWSX中線型對夾消防專用信號蝶閥可明白無誤的顯示出閥門開關狀態，具有直觀、清晰、可靠的反映出消防系統中的工作狀態，所以廣泛、大量的適用於消防系統中。
消防專用信號蝶閥蝶閥的主要特點是結構簡單、體積小、重量輕，只由少數幾個零部件組成，在實際套用中，開啟或關閉蝶閥只需旋轉蝶板90°即可快速啟閉，操作簡單，處於完全開啟位置時，蝶板厚度是介質流經閥體時僅有的阻力，因此通過該閥門所產生的壓力降很小，同時該閥門具有良好的流體調節控制特性。蝶閥的蝶板安裝於管道的直徑方向，在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。蝶閥有彈性密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。金屬多層次密封蝶閥密封性能良好。配備電動執行器和氣動執行器的適宜使用在有流量、壓力遠程控制需求的腐蝕性、放射性、高溫、低溫等工況現場。如果要求蝶閥作為流量控制使用，主要的是正確選擇閥門的尺寸和類型。蝶閥的結構原理尤其適合製作大口徑閥門（如DN 1000 以上）的特點，廣泛套用於結構長度要求短的場合。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛套用，而且還套用於熱電站的冷卻水系統。
主要零件材料
| 序號 | 零件名稱 | 材質 | 序號 | 零件名稱 | 材質 |
| 1 | 閥體 | 球鐵、鑄鋼 | 7 | 密封圈 | NBR.EPDM |
| 2 | 閥軸 | SUS410/SUS316 | 8 | 圓墊片 | SUS316/黃銅 |
| 3 | 蝶板 | 球鐵噴塑、不鏽鋼 | 9 | 對開環 | SUS316/黃銅 |
| 4 | 閥座 | EPDM，PTEE | 10 | 擋圈 | 彈簧鋼 |
| 6 | 襯套 | 青銅、聚四氟乙烯 | | | |
主要技術參數
| 公稱通徑 | 公稱壓力 | 工作溫度 | 密封試驗 | 輕度試驗 | 適用介質 |
| DN50-400mm | 1.0/1.6/2.5Mpa | -10℃-80℃ | 1.1倍公稱壓力 | 1.5倍公稱壓力 | 水、油、氣 |

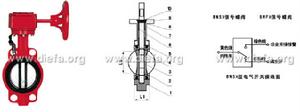

外形連線尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| H | 268 | 287 | 309 | 342 | 376 | 410 | 495 | 565 | 849 | 985 | 1109 |
| H1 | 70 | 76 | 86 | 104 | 118 | 132 | 167 | 198 | 239 | 267 | 309 |
| L1 | 43 | 46 | 46 | 52 | 56 | 56 | 60 | 68 | 68 | 78 | 102 |
| L1 | 32 | 47 | 65 | 91 | 112 | 146 | 194 | 242 | 292 | 325 | 380 |
| L3 | 245 | 245 | 245 | 245 | 245 | 245 | 400 | 400 | 400 | 400 | 431 |
| Ф1 | 152 | 152 | 152 | 152 | 152 | 152 | 300 | 300 | 305 | 305 | 290 |
