浮球式液位變送器

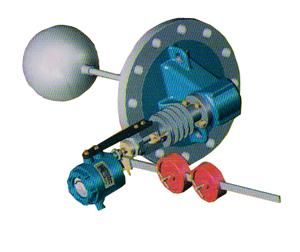

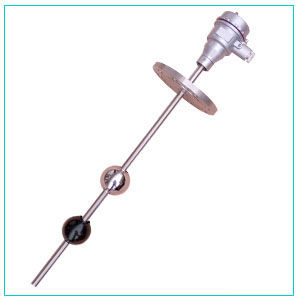

浮球式液位變送器由磁性浮球、測量導管、信號單元、電子單元、接線盒及安裝件組成。

簡介

浮球式液位變送器

一般磁性浮球的比重小於0.5，可漂於液面之上並沿測量導管上下移動。導管內裝有測量元件，它可以在外磁作用下將被測液位信號轉換成正比於液位變化的電阻信號，並將電子單元轉換成4～20mA或其它標準信號輸出。該變送器為模組電路，具有耐酸、防潮、防震、防腐蝕等優點，電路內部含有恆流反饋電路和內保護電路，可使輸出最大電流不超過28mA，因而能夠可靠地保護電源並使二次儀表不被損壞。

特點

1、能有效克服懸浮物、泡沫等形成的假液位。
2、浮球經配重可測兩種液體的介面。
3、成本低，可靠性高。4、智慧型電子部件由一塊主機板和一塊液晶屏組成；
5、可就地按鍵調整最程和零點；
6、可用HART通訊手操器或微機與本智慧型儀表進行雙面通訊而不中斷輸出信號，適合防爆或不方便拆裝儀表場所對儀表的測量、過程參數、設備組態、校準、診斷信息通過HART協定訪問或改；
7、在採用HART協定的分散控制系統中同主機進行雙向通訊；
8、 帶有EEPROM，不因斷電丟失數據。

技術指標

測量範圍0～0.5m至0～4m
測量精度±1.5%(H≥1.0m時)
±2.5%(H≤0.5m時)
使用環境溫度-10～55℃溫度≤95%無強烈震動
介質溫度-20～95℃
介質壓力0～600KPa(特殊不超過2.5MPa)
介質比重≥0.4g/cm3
粘度≤0.05Pa.S

供電電壓：12~36VDC
輸出信號：兩線制4~20mA.DC疊加數位訊號，由
用戶選擇開方或線性輸出；
負載電阻：250Ω
環境溫度：-40~80℃
工作溫度：-20~120℃
公稱壓力：≤1.6MPa
法蘭標準：A：JB/T82.1-94(平面法蘭)
DN100PN1.6球φ90
B：JB/T82.1-94(平面法蘭)
DN80PN0.6球φ76
介質密度：≥0.65g/cm­3
介質粘度：≤0.015PaS
接液材質：不鏽鋼
防護等級：IP65

選型

浮球式液位變送器

型號口徑
ABGD15~2600
代號電極材料
K1316L
K2HB
K3HC
K4鈦
K5鉭
K6鉑合金
K7不鏽鋼塗覆碳化鎢
代號內襯材料
C1聚四氟乙烯F4
C2聚全氟乙丙烯F46
C3聚氟合乙烯FS
C4聚錄丁橡膠
C5聚氨脂橡膠
代號功能
E10.3級
E20.5級
E31級
F14－20Madc,負載≤750Ω
F20-2khz,5v有源，可變脈寬，輸出高端有效頻率
F3RS485接口
T1常溫型
T2高溫型
T3超高溫型
P11.0MPa
P21.6MPa
P34.0MPa
P416MPa
D1220VAC±10％
D224VDC±10％
J1一體型結構
J2分體型結構
J3防爆一體型結構四種安裝方式：
A：頂置安裝B：側側安裝C：側底安裝D：支架安裝

浮球式液位變送器
