流量特性,是調節閥的一種重要技術指標和參數。在調節閥套用過程中做出正確的選型具有非常重要的意義。

概述

流量特性是調節閥的一種重要技術指標和參數。在調節閥套用過程中做出正確的選型具有非常重要的意義。

特性

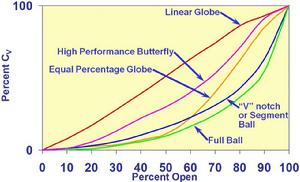

固有特性(流量特性):在經過閥門的壓力降恆定時,隨著截流元件(閥板)從關閉位置運動到額定行程的過 程中流量係數與截流元件(閥板)行程之間的關係。典型地,這些特性可以繪製在曲線圖上,其水平軸用百分比行程表示,而垂直軸用百分比流量(或Cv 值)表示。由於閥門流量是閥門行程和通過閥門的壓力降的函式,在恆定的壓力降下進行流量特性測試提供了一種比較閥門特性類型的系統方法。用這種方法測得的典型的閥門特性有線性、等百分比和快開。

等百分比特性:一種固有流量特性,額定行程的等量增加會理想地產生流量係數(Cv)的等百分比的改變(圖2)。

線性特性: 一種固有流量特性,可以用一條直線在流量係數(Cv 值)相對於額定行程的長方形圖上表示出來。因此,行程的等量增加提供流量係數(Cv)的等量增加。

快開特性:一種固有流量特性:在截流元件很小的行程下可以獲得很大的流量係數(圖2)。

額定流量下的壓力降:也是表示氣動元件的流量特性之一。

氣動元件常常在額定流量下工作,故測定額定流量下氣動元件上下游的壓力降,作為該元件的流量特性指標。顯然,此指標也只反映不可壓縮流態下的瀏覽特性。
