百科名片:

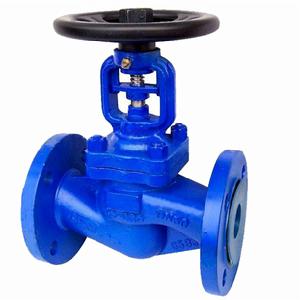

波紋管密封截止閥是引進國外先進技術 、採用國外金屬波紋管密封技術製造,高性能的彈性金屬波紋管,伸縮疲勞壽命特別長。採用波紋管密封的設計,完全消除了普通閥門閥桿填料密封老化快易泄露的缺點,不但提高了使用能源效率,增加生產設備安全性,減少了維修費用及頻繁的維修保養,還提供了清潔安全的工作環境。結構特點:
1.雙重的密封設計(波紋管+填料)若波紋管失效,閥桿填料也會避免。2.結構合理、密封可靠、性能優良、造型美觀。
3.沒有流體損失,降低能源損失,提高工廠設備安全。
4.密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長,減少維修次數,降低經營成本。
5.堅固耐用的波紋管密封設計,保證閥桿的零泄漏,提供無需維護的條件。
6.截止閥閥桿調質及表面氮化處理,有良好的抗腐和抗摩擦性能;
7.閥桿升降位置指示更直觀。
標準規範:
設計製造標準:結構長度標準:GB/T 12221-2005
連線法蘭標準:GB/T 9113
壓力溫度等級:GB/T 12224-2005
試驗檢驗標準:GB/T 13927-2008
套用範圍:
波紋管截止閥適用於石油、化工、製藥、化肥、電力等行業的各種工況管路上,用於切斷或接通管路介質。零件材料與工況:
編號 | 型號 | WJ41H-16C WJ41H-25/40 | WJ41W-16/25P |
1 | 閥體 | WCB碳鋼 | CF8CF8M不鏽鋼 |
2 | 閥蓋 | WCB碳鋼 | CF8CF8M不鏽鋼 |
3 | 密封面 | 304/F4 | 304/F4 |
4 | 閥瓣 | 2Cr/3Cr13 | 304/316 |
5 | 閥桿 | 2Cr/13Cr/304 | 304/316 |
6 | 手輪 | WCB碳鋼 | WCB碳鋼 |
7 | 填料 | 柔性石圍墨 | |
8 | 墊片 | 304複合石墨墊片/纏繞式墊片/F4 | |
9 | 波紋管 | 304/316L | |
10 | 珠、鎖片 | 304/316L | |
11 | 閥桿螺母 | 銅 | |
12 | 壓蓋 | WCB | 304 |
波紋管密封截止閥主要零件材料及性能
零件名稱 parta name | 閥體 body | 閥蓋 bonnet | 閥桿 stem | 閥瓣 disc | 密封面 sealing face | 填料 paking |
GS-C25 | GS-C25 | GS-C25 | 13Cr | 2Cr13 | 2Cr13 | 柔性石墨 GRAPHITE |
STL | ||||||
304 | CF8 | CF8 | 304 | 304 | 304 | 柔性石墨 GRAPHITE |
STL | PTFE | |||||
316 | CF8M | CF8M | 316 | 316 | 316 | 柔性石墨 GRAPHITE |
STL | PTFE | |||||
304L | Cf3 | CF3 | 316 | 304L | 304L | 柔性石墨 GRAPHITE |
STL | PTFE | |||||
316L | CF3M | CF3M | 316 | 316L | 316L | 柔性石墨 GRAPHITE |
STL | PTFE |
波紋管密封截止閥外形尺寸各連線尺寸
PN | DN | L | D | D1 | D2 | B | f | H | N-ф | △H (STRODE) |
1.6 | 15 | 130 | 95 | 65 | 45 | 16 | 2 | 191 | 4-14 | 6 |
20 | 150 | 105 | 75 | 58 | 18 | 2 | 191 | 4-14 | 6 | |
25 | 160 | 115 | 85 | 68 | 18 | 2 | 197 | 4-14 | 8 | |
32 | 180 | 140 | 100 | 78 | 18 | 2 | 200 | 4-18 | 8 | |
40 | 200 | 150 | 110 | 88 | 18 | 3 | 218 | 4-18 | 13 | |
50 | 230 | 165 | 125 | 102 | 20 | 3 | 220 | 4-18 | 13 | |
65 | 290 | 185 | 145 | 122 | 20 | 3 | 238 | 4-18 | 16 | |
80 | 310 | 200 | 160 | 138 | 20 | 3 | 257 | 4-18 | 20 | |
100 | 350 | 220 | 180 | 158 | 20 | 3 | 340 | 4-18 | 25 | |
125 | 400 | 250 | 210 | 188 | 22 | 3 | 360 | 4-18 | 32 | |
150 | 480 | 285 | 240 | 212 | 22 | 3 | 390 | 8-22 | 40 | |
200 | 600 | 340 | 295 | 268 | 24 | 3 | 530 | 12-22 | 50 | |
2.5 | 15 | 130 | 95 | 65 | 45 | 16 | 2 | 191 | 4-14 | 6 |
20 | 150 | 105 | 75 | 58 | 18 | 2 | 191 | 4-14 | 6 | |
25 | 160 | 115 | 85 | 68 | 18 | 2 | 197 | 4-14 | 8 | |
32 | 180 | 140 | 100 | 78 | 18 | 2 | 200 | 4-18 | 8 | |
40 | 200 | 150 | 110 | 88 | 18 | 3 | 218 | 4-18 | 13 | |
50 | 230 | 165 | 125 | 102 | 20 | 3 | 220 | 4-18 | 13 | |
65 | 290 | 180 | 145 | 122 | 22 | 3 | 238 | 4-18 | 16 | |
80 | 310 | 200 | 160 | 138 | 24 | 3 | 257 | 4-18 | 20 | |
100 | 350 | 235 | 190 | 162 | 24 | 3 | 340 | 8-22 | 25 | |
125 | 400 | 270 | 220 | 188 | 26 | 3 | 360 | 8-26 | 32 | |
150 | 480 | 300 | 250 | 218 | 28 | 3 | 390 | 8-26 | 40 | |
200 | 600 | 360 | 310 | 278 | 30 | 3 | 530 | 12-26 | 50 | |
4.0 | 15 | 130 | 95 | 65 | 45 | 16 | 2 | 191 | 4-14 | 6 |
20 | 150 | 105 | 75 | 58 | 18 | 2 | 191 | 4-14 | 6 | |
25 | 160 | 115 | 85 | 68 | 18 | 2 | 197 | 4-14 | 8 | |
32 | 180 | 140 | 100 | 78 | 18 | 2 | 200 | 4-18 | 8 | |
40 | 200 | 150 | 110 | 88 | 18 | 3 | 218 | 4-18 | 13 | |
50 | 230 | 165 | 125 | 102 | 20 | 3 | 220 | 4-18 | 13 | |
65 | 290 | 185 | 145 | 122 | 22 | 3 | 238 | 4-18 | 16 | |
80 | 310 | 200 | 160 | 138 | 24 | 3 | 257 | 8-18 | 20 | |
100 | 350 | 235 | 190 | 162 | 24 | 3 | 340 | 8-22 | 25 | |
125 | 400 | 270 | 220 | 188 | 26 | 3 | 360 | 8-26 | 32 | |
150 | 480 | 300 | 250 | 218 | 28 | 3 | 390 | 8-26 | 40 |
