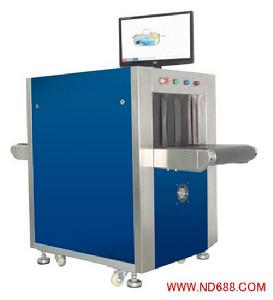

法院X光機

agemen teachin agemen

法院X光機原理

藉助於輸送帶將被檢查行李送入X射線檢查通道而完成檢查的電子設備。行李進入X射

線檢查通道，將阻擋包裹檢測感測器，檢測信號被送往系統控制部分，產生X射線觸發信號，觸發X射線射線源發射X射線束。一束經過準直器的扇形X射線束穿過輸送帶上的被檢物品，X射線被被檢物品吸收，最後轟擊安裝在通道內的雙能量半導體探測器。探測器把X射線轉變為信號，這些很弱的信號被放大，並送到信號處理機箱做進一步處理。

法院X光機用途

檢測對象: 行李包裹，手提箱等進入法廳，影響司法審判安全的管制刀具，槍枝
. 適用場所: 法院重要出入口，特別是法廳出入口

法院X光機參數

型號及特點		21ehero-5030	21ehero-6550	21ehero-8065
最少檢出能力		Lead(Pb)0.2mm, Fe sphere Ø0.28
		SUS wire Ø0.28 x 1mm
X-ray 輸出		Max.65kV/120kV	Max.65kV/120kV	Max.65kV/120kV
		195W/480W	195W/480W	195W/480W
貨櫃	檢測速度	Max. 60m/分	Max. 75, 43m/分	Max. 75, 43m/分
		Min 10m/分	Min 10m/分	Min 10m/分
	寬度	270mm	420mm	620mm
	最大通過高度	145mm/165mm	170mm/190mm	300mm
	最大荷重	10kg(5kg帶面 速度超過40m/min時)
	帶面高度	750 ± 50mm
Control computer		Pentium-4 15" Touch Screen
Monitor
Operation System		Windows 2000 Professional
不良形象管理		存儲於USB port, 移送可能(HACCP 對應)
修飾功能模型註冊功能		產品圖像，形象 亮度 修飾功能（總16種）/最大10,000個
		可以產品註冊(HACCP 對應)
Product Management		Daily/Month/Model Product Capacity Analysis
Equipment		MTBF, MTTR, Error Log, Error Analysis
Management
Teaching		Auto Teaching, Manual teaching
Image Management		Image Save/ Print/ Analysis(Defect Size measurement) (HACCP 對應)
Washing		IP66, Easy to wash(Water Washing)
X-ray派出量		最大派出量< 1uSv/Hour
啟動環境		0°C ~ 35°C
電源/產品重量		220V 連線埠 Max.320kg	220V 連線埠 Max.480kg	220V 連線埠
				Max.580kg
外形尺寸		1700x809x655.5mm (HxWxD)	1700x1200x775mm (HxWxD)	1800x1800x1155mm (HxWxD)
消費電力		0.8kw	0.9kw	1.6kw
