法蘭軟密封閘閥

法蘭軟密封閘閥

閘閥的更新換代產品,閘板被特殊橡膠整體包裹,利用橡膠的彈性變形使閥門密閉,達到零泄漏。閥腔內無閘槽,不滯留雜物,阻力極小,開關輕巧。採用三道“O”型密封圈,密封可靠,獨特的設計結構使“O”型圈可實現帶壓更換,不壓盤根,免維護。閥體內外均採用無毒環氧樹脂靜電噴塗,不會產生鏽水,可滿足直接飲用水要求。

產品概述

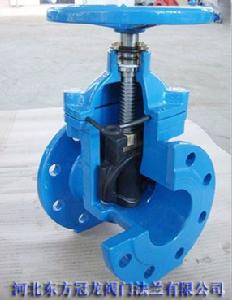

法蘭軟密封閘閥 法蘭軟密封閘閥

閘閥的更新換代產品,閘板被特殊橡膠整體包裹,利用橡膠的彈性變形使閥門密閉,達到零泄漏。閥腔內無閘槽,不滯留雜物,阻力極小,開關輕巧。採用三道“O”型密封圈,密封可靠,獨特的設計結構使“O”型圈可實現帶壓更換,不壓盤根,免維護。閥體內外均採用無毒環氧樹脂靜電噴塗,不會產生鏽水,可滿足直接飲用水要求。

主要零部件材料

名 稱 材 質
閥 體 灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼
閘 板 球 墨 鑄 鐵+三 元 乙 丙 或 丁 腈 橡 膠
中 口 墊 丁 腈 橡 膠、三 元 乙 丙
密 封 圈 丁 腈 橡 膠
支 架 灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼
閥 桿 不 銹 鋼
螺 栓 不 銹 鋼
壓 蓋 球 墨 鑄 鐵、鑄 鋼
閥 桿 螺 母 銅 合 金
手 輪 (傳 動 帽) 可 鍛 鑄 鐵

主要技術參數

型號 Z45X-10 Z45X-16
公稱壓力 1.0MPa(10kgf/cm) 1.6MPa(16kgf/cm)
公稱通徑 40~500mm 40~500mm
密封實驗壓力 1.1MPa(11kgf/cm) 1.76MPa(17.6kgf/cm)
強度實驗壓力 1.5MPa(15kgf/cm) 2.4MPa(24kgf/cm)
適用溫度 ≤200℃ ≤200℃
適用介質 水、油、水暖及其他非腐蝕性流體 水、油、水暖及其他非腐蝕性流體
驅動方式 手動、電動 手動、電動
亦可根據客戶要求,提供具有特殊技術參數的產品

產品特點

平底式閥座

傳統的閘閥往往在通水洗管後即因外物諸如石頭、木塊、水泥、鐵屑、雜物等淤積於閥底凹槽內,容易造成無法關閉緊密而形成漏水現象,彈性座封閘閥底部採用與水管相同的平底設計,不易造成雜物淤積,使流體暢通無阻。

整體包膠

閥門採用高品質的橡膠進行整體內、外包膠,歐洲-流的橡膠硫化技術使得硫化後的閥門能夠保保精確的幾何尺寸,且橡膠與球墨鑄鐵閥門接著牢靠,不易脫落及彈性匯憶佳。

耐腐蝕

閥體採用粉體環氧樹脂塗裝,可防止閥體的腐蝕及生鏽,並司可用於污水系統

三“O”型 密封

由於閥桿採用三“O”型密封圈密封沒計,可減少關閉時的摩擦阻力,大幅減少漏水現象及可以不停水施工更換密封圈。

精鑄閥體

閥體採用精密鑄造,精確的幾何尺寸使得閥體內部無需任何精加工即可保證閥門的密封性。

重量輕

本體採用高級球墨鑄鐵製成,重量較傳統閘閥重量減輕約20%-30%,安裝維修方便。

有助生飲

由於閥體內部以無毒性環氧樹脂塗裝, 閥門的內外表面均以橡膠完全披覆而不至於出現銹水或腐蝕現象,可供生飲。

適用範圍

可廣泛用於自來水、污水、建築、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用
