油缸液壓泵

（a）油缸壓緊鬆開液壓系統：是由動力系統、控制系統、執行元件三部分組成，控制系統由高壓溢流閥、壓力表、單向閥，電磁換向閥、液控單向閥、低壓溢流閥、電接點壓力表等組成。 油缸壓緊壓力由高壓溢流閥調定，保壓系統由液控單向閥控制，通過電磁換向閥實現油缸壓緊鬆開兩個基本動作；電接點壓力表實現油缸後腔（高壓腔）壓力的自動補壓，使壓力穩定在一個範圍之內，確保過濾過程的順利完成。 ）、控制系統（液壓元件）、執行元件（油馬達）三部分組成，控制系統由低壓溢流閥、電磁換向閥組成。

油缸液壓泵

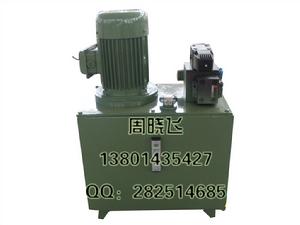

該液壓站為立式結構，該液壓系統完成油缸的壓緊拉開及油馬達的拉板取板兩個基本動作，提高了整個液壓系統的安全性，可靠性，同時便於用戶的維護與保養，整個液壓站的關鍵元件：油缸採用中德合資無錫液壓元件廠的產品，單向閥、換向閥、溢流閥等液壓元件採用台灣和上海華島液壓件廠產品，從而使整個液壓系統更加安全可靠，確保用戶整個過濾過程的順利完成。（a）油缸壓緊鬆開液壓系統：是由動力系統、控制系統、執行元件三部分組成，控制系統由高壓溢流閥、壓力表、單向閥，電磁換向閥、液控單向閥、低壓溢流閥、電接點壓力表等組成。油缸壓緊壓力由高壓溢流閥調定，保壓系統由液控單向閥控制，通過電磁換向閥實現油缸壓緊鬆開兩個基本動作；電接點壓力表實現油缸後腔（高壓腔）壓力的自動補壓，使壓力穩定在一個範圍之內，確保過濾過程的順利完成。

（b）油馬達拉板取板液壓系統：它由動力系統（低流量柱塞泵10r/min）、控制系統（液壓元件）、執行元件（油馬達）三部分組成，控制系統由低壓溢流閥、電磁換向閥組成。油馬達拉板取板壓力由溢流閥調定（3-4Mpa）；使拉板速度保持在一個合適範圍之內，通過電磁換向閥實現油馬達拉板取板兩個基本動作。
