油洗萘塔

簡介

油洗萘塔(naphthalene serubber)是油洗萘法的主要設備。用以冷卻焦爐煤氣並脫除煤氣中的萘。油洗萘塔為空噴塔，塔體用鋼板焊制而成，預冷段和終冷段內襯環氧玻璃鋼。捕霧層有絲網和旋流板兩種形式。焦爐煤氣脫硫脫象前的油洗萘塔分為三段；下段為預冷段，中段為油洗萘段，上段為終冷段。

油洗萘

油洗萘是用油類從煤氣中吸收萘的操作過程。吸收劑可 用熱焦油或輕柴油，吸收過程在填料吸收塔中進行。 終冷脫萘可選擇油洗與水洗結合，通常用熱焦油洗 萘後再用冷水噴灑煤氣使溫度控制在25℃。煤氣 最終脫萘則用輕柴油洗萘，洗萘後煤氣中含萘量小 於50mg/Nm³。

脫萘

脫萘是煤氣中萘的清除過程。粗煤氣中萘含量取決於煤料性質和操作因素，一般為6-8g/Nm³。因為在 煤氣輸送中遇低溫將析出晶體萘，使管道阻力增加 以至堵塞，所以必須脫除。粗煤氣經初步冷卻器冷卻到30-40℃，煤氣中含萘量低於1.4g/Nm³。經終冷洗萘後，煤氣中含萘量為0.2-0.5g/Nm³，可滿足淨化操作要求。再經過最終脫荼可達到城市煤氣質量要求。它通常採用水洗萘或油洗萘。

油洗萘塔結構

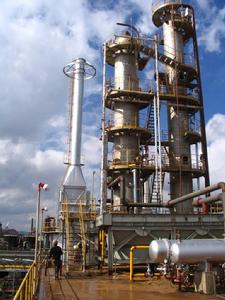

油洗萘塔結構如圖1所示。
