簡介
油桶泵選型
流量是選油桶泵的重要性能數據之一裝置系統所需的揚程是選油桶泵的又一重要性能數據,一般要用放大5%—10%餘量後揚程來選型。液體性質
包括液體介質名稱,物理性質,化學性質和其它性質使用注意事項
1、使用規定電壓:線路電壓不超過抽液泵銘牌上所規定電壓的±10%方可使用。2、如何裝備:開箱後按結構示意圖裝配,接上電動機(1)並緊接連手機(2)使之泵體與電機為一體 (3)上接好出水輪管
3、使用前檢查各部件外型完好才能開機使用。
4、本泵不宜作空運轉,使用時,抽吸完畢,即停泵,否則會加速葉輪密封件軸承等磨損。也可能磨損泵管,因本泵電機空載轉速可達10000轉/分。
5、及時調換電刷,電刷磨損到將不能使用時,須及時調換(2隻電刷同時調換)否則會使電刷與換向器接觸不良引起環損,損壞換向器,嚴懲時會燒壞電樞。
6、在下列情況下不得使用,在使用過程中如發現絕緣損壞,電源線工電纜護套破裂,插頭插座開裂或接觸不良,以及斷續運轉,出現嚴懲火花等故障時,電機外殼操作時,應立即進行修理。在未修復前不得使用。
7、防止過載,使用時,凡遇轉速異常或降低時,應即停機檢查是否有雜物卡住葉輪或電機是否發生故障,抽液泵因故剎車時必須立即切斷電源。
8、使用工具要愛惜,所有抽塗泵要小心輕放避免受到衝擊。
安全說明
1、除遵照本說明外嚴格GB3883。1-83《手持電動工具的安全管理使用、檢查、維修技術規程》的有關規定。2、本產品電壓範圍內額定值±10%方可使用。
3、避開電級及水、油在裝設電級的場所,所有本泵時,切勿有損電級,並避免油, 水與電機開關等電器部分接觸。
4、以防突然起動,電源接通前開關應於“關”(即壓入)狀態。
5、勿濫用電源線,不得將電源線任意接長或調換。不能拉著電源線擦破,割破和軋壞等現象。
6、泵機為隔爆型,在更換電刷或維修時要特別注意隔爆零件的隔爆面不能使其損傷拉毛。在維修或更換電刷時應打開電機將內腔碳粉,油腐等清洗乾淨。
7、正確使用手頭,本泵電源線一端不帶插頭,由用戶自己選擇合適的插頭,有兩點需要特別注意:
A,如在易爆易燃聲地用插頭與插座一定要符合防爆規程的插頭與插座,設定在遠離易爆易燃場地的正常場地,可用220V5A的三腳插頭,其中一長腳為接地腳。
B,不論用何種插頭均要可靠的接地,電源線一端的黃綠芯線為接地線,當連線妥當後,還應檢查泵機金屬外殼與接點腳之間是否電氣相通,其是阻不宜大於1歐母。
8、禁止使用的場所:在特殊環境如濕,風雪以及腐蝕性氣體場所不能使用。
使用範圍
該系列電動油桶泵可輸送酸、鹼、鹽、油品、飲料等介質,廣泛用於化工、石油化工、精細化工、染料化工、環保、水處理、醫藥、食品等部門。同時適用於中小型油田、油庫、加油站、農機站、企事業單位、車隊、車輛船舶等輸送汽油、煤油、柴油、輕質燃油的理想工具。如在易燃易爆場合使用,可選用我公司生產的防爆型電動抽液泵。(SB-3型、SB-3-1型、SB-3-RPP-50型、SB-4型)使用防爆型電動抽液泵時應按GB38361-2《爆炸環境用防爆電氣設備》有關規定並正確使用防爆插頭插座。使用與維護
1、全新或長期擱置不用的電動抽液泵,開箱後用500伏兆歐表測量所有帶電零件與可能觸及的金屬零件之間絕緣電阻,在接近工作溫度時應不低於7兆歐。2、使用前,須檢查各接線柱是否牢固,接地線必須可靠牢固。
3、檢查電源電壓是否與額定電壓相符,不能超過或低於額定電壓10%的電源上使用。
4、使用本泵時,切勿有損電線,避免水、油進入電機、開關、電器部位。
5、禁止在含有易燃和腐蝕性氣體條件下工作,以保證安全生產及各電氣原件的正常工作。
6、使用中如發現有異常雜音時,應立即停機,檢查原因,直至設法排除後方可繼續使用。
7、本泵不宜空運轉,使用時吸液完畢立即停泵,因本泵電機空載速可達10000轉/分立左右,否則將會磨壞,萬向節葉輪,嚴重時會損壞泵管。
8、調換電刷:電刷磨損到不能使用時應立即調換,否則會損壞換向器,嚴重會燒壞電機。
9、電動抽液泵應定期檢查,不般至少三個月檢查一次,經常使用的應每月檢修一次,檢修時應該全部拆開,消除內部積塵、油污。如果換向器上積碳過多可用酒精擦洗換向器表面。如有損壞零件,應調換相同零件。
10、不用時請放置在乾燥、清潔沒有腐蝕性氣體的環境中。
使用和維護
1、經常加脂,電動抽液泵為高速運轉,潤滑脂易於揮發,故必須使軸承處的潤滑能保持清潔,並注意添換。2、經常檢查維修,電動抽液泵應經常檢查,維修,須檢查電源線:內接線,插頭,開關是否良好,絕緣電阻是否正常,刷尾座是事鬆動,換向器與電刷接觸良好,電樞繞級擴定子繞組是否是有適中斷路現象,軸承及轉動零件是否的損壞等等。
3、保存好每零件和調換相同零件,在拆檢本抽液泵時,應保存好每個零件,要特別注意隔爆零件的隔爆面不能使其損傷拉毛包括絕緣襯墊及套管,如有損壞,必須調換上新的相同零件,不得採用低於原材料性能的代用材料或原有規格不符的零件,裝配時應將所有零件按原先位置裝好,不能遺漏。
4、注意絕緣電阻,長期擱置不用的或在潮濕環境中使用的電動抽液泵,使用前必須用500伏兆歐表測量繞組的絕緣電阻。如繞組與電機殼間絕緣電阻小於7兆歐時,必須對繞組進行乾燥處理。
5、注意保存,電動抽液泵應放於乾燥,清潔和沒有腐蝕性氣體的環境中。

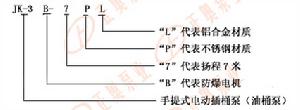

型號意義
L代表鋁合金材質P代表不鏽鋼材質
7代表揚程7米
B代表防爆電機

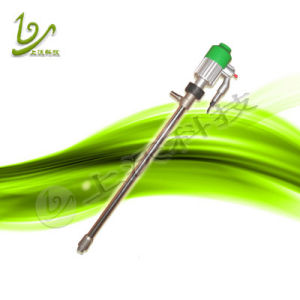

手提式電動插桶泵(油桶泵)
性能參數
型號 | 流量 | 揚程 | 進口 | 出口 | 功率 | 轉速 | 材質 | 重量 | ||||||||||
標準桶泵 | L/min | m3/h | m | mm | mm | W | r/min | 泵管 | Kg | |||||||||
JK-3P | 40 | 2.4 | 1-2 | 45 | 20 | 120 | 2900 | 不鏽鋼 | 6 | |||||||||
JK-3L | 40 | 2.4 | 1-2 | 45 | 20 | 120 | 2900 | 鋁合金 | 4 | |||||||||
JK-3BP | 40 | 2.4 | 1-2 | 45 | 20 | 120 | 2900 | 不鏽鋼 | 8 | |||||||||
JK-3BL | 40 | 2.4 | 1-2 | 45 | 20 | 120 | 2900 | 鋁合金 | 6 | |||||||||
JK-3-3L | 70 | 4.2 | 3 | 45 | 30 | 320 | 8000 | 鋁合金 | 5 | |||||||||
JK-3-5P | 50 | 3.6 | 5-7 | 45 | 20 | 180 | 2900 | 不鏽鋼 | 7 | |||||||||
JK-3-5L | 50 | 3.6 | 5-7 | 45 | 20 | 180 | 2900 | 鋁合金 | 5 | |||||||||
JK-3B-5P | 50 | 3.6 | 5-7 | 45 | 20 | 180 | 2900 | 不鏽鋼 | 9 | |||||||||
JK-3B-5L | 50 | 3.6 | 5-7 | 45 | 20 | 180 | 2900 | 鋁合金 | 7 | |||||||||
JK-3-7P | 100 | 6 | 7-10 | 41 | 32 | 700-880 | 10000 | 不鏽鋼 | 10 | |||||||||
JK-3-9P | 150 | 9 | 9-11 | 50 | 32 | 1100 | 10000 | 不鏽鋼 | 11 | |||||||||
JK-3-7L | 100 | 6 | 7-10 | 41 | 32 | 700-880 | 10000 | 鋁合金 | 8 | |||||||||
JK-3-9L | 150 | 9 | 9-11 | 50 | 32 | 1100 | 10000 | 鋁合金 | 9 | |||||||||
JK-3B-7P | 120 | 7.2 | 7-10 | 50 | 32 | 750-880 | 12000 | 不鏽鋼 | 14 | |||||||||
JK-3B-7L | 120 | 7.2 | 7-10 | 50 | 32 | 750-880 | 12000 | 鋁合金 | 12 | |||||||||
JK-3B-7RPP | 120 | 7.2 | 7-10 | 50 | 32 | 750-880 | 12000 | 塑膠 | 12 | |||||||||
JK-3-7RPP | 120 | 9 | 9-11 | 50 | 32 | 880 | 10000 | 塑膠 | 11 |
備註:不鏽鋼P:一般化學酸鹼液體,水,油類產品液體的使用,鋁合金L:水,油類產品液體用;塑膠RPP:腐蝕性液體。
油桶泵特性
操作條件:JK-3系列桶泵可以輸送各類液體,由於液體多樣性,選型必須考慮到液體和泵管材質及密封圈材質的相容性,如需不同泵管材質及密封圈材質,化學介質反應性能狀況,請致電我們公司技術部詳細諮詢。
JK-3系列電動油桶泵不是所有的產品都使用於輸送食品,藥品等有衛生要求的場合,如需要使用,使用者需要確認不會危害相關食品,藥品的品質;輸送食品、藥品等有衛生要求的場合時可選用PTFE-SS管道,清洗方便,使用前必須做好清洗工作。
粘度:
輸送有粘度液體時候,桶泵的輸送流量和揚程都會有所下降,超過額定輸送粘度,電機有過載的危險,嚴重時會損壞電機。
故障排除方法
故 障 | 產生原因 | 排除方法 | ||
1、抽液泵接電後電機 不運轉 | 1. 電源斷了 2.開關接觸點燒壞 3.電刷磨損成不能復位 4.電樞或(定子)線?燒壞 5.定子線?斷路 | 1. 修復電源 2.修理或更換開關 3.更換電刷或調整回位 4.調換電櫃中定子線圈 5.如斷在出線處可焊後使用,否則而重繞。. | ||
2.抽液泵接電後發生 不正常的聲響並且 不鏇轉或轉得很慢 | 1.開關接觸點燒壞 2.機槭部分卡住 3.進水管處有雜物 4.電樞少量短路或斷路 5.電源電壓低 | 1.修理或更換開關 2.檢?機械部分 3.清理雜物 4.修理或更換電樞 5.調正電源電壓 | ||
3.換向器上產生壞損或大火花 | 1.電樞短路式斷路 2.換向器表面不光潔 | 1.修理電樞 2.清除雜物及使換向器表面光潔 | ||
4.電機鏇轉而轉軸不 轉 | 1.聯軸器(萬向節)損壞 2.轉軸螺紋處折斷 | 1.調換聯軸器(萬向節) 2.調換轉軸或短軸 |
