內張與外夾兩用快速迴轉卡盤
自1981年上市已來,朝銓快速精密迴轉卡盤系列產品即是高性能、高質量、安裝方便、使用容易的代名詞。
朝銓快速精密迴轉卡盤系列內藏油氣壓迴轉缸,使用者可以在極短的時間內完成工件夾持系統的設定,快速地展開各式加工作業。此外,朝銓快速精密迴轉卡盤的快速更換筒夾/副爪設計,能幫助客戶更彈性的面對各式少量多樣的加工作業。因此無論是自動化加工、半自動化加工、傳統工具機改裝自動化、專用機組裝等各式套用,朝銓快速精密迴轉卡盤皆是客戶的指名首選。
朝銓快速精密迴轉卡盤系列銷售至今出廠已超過15000組以上,是業界公認的領導品牌。朝銓堅持質量至上,嚴選進口軸承組與零件組,全線產品自金屬材料、加工、組裝、產品測試至產品包裝等作業,一律由台灣本廠與長期合作的協力夥伴一貫完成,提供客戶最高等級的質量承諾。
· 卡盤內藏油壓/氣壓迴轉缸,免額外安裝迴轉缸· 安裝簡易,快速建置工作夾持系統
· 氣壓型夾頭缸體加大,提升夾持力
· 筒夾/副爪快速更換設計,高工作彈性
· 卡盤具中心通孔設計,配合自動送料系統工作
· 可不停機上下料,產能高
· 適合傳統車床改裝自動化或半自動化
· 適合組裝各式專用加工機械
· 切削液不可直接沖向卡盤

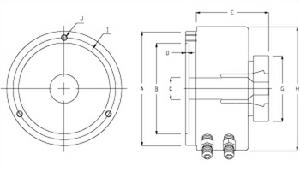

JA7-44/JH7-44可以選購內張套件進行內張夾持作業快速迴轉卡盤尺寸及規格
型號 | JA7-44氣壓夾頭 | JH7-44油壓夾頭 |
A | 192mm (7.56") | 192mm (7.56") |
B | 155mm (6.10") | 155mm (6.10") |
C | 44mm (1.73") | 44mm (1.73") |
D | 5mm (0.20") | 5mm (0.20") |
E | 135mm (5.31") | 135mm (5.31") |
G | 110mm (4.33") | 110mm (4.33") |
H | 212mm (8.35") | 212mm (8.35") |
I | 172mm (6.77") | 172mm (6.77") |
J | M10 x P1.5 x 3 | M10 x P1.5 x 3 |
彈性筒夾 | C-44筒夾/內張套件 | C-44筒夾/內張套件 |
氣壓/油壓驅動 | 氣壓/油壓 | 氣壓/油壓 |
工作壓力 | 2-20kg/cm (28-286psi) | 2-20kg/cm (28-286psi) |
最高轉速RPM | 1600 | 1600 |
最大夾徑 通孔/不通孔 | 44mm (1.73") | 44mm (1.73") |
缸體活塞面積 | 116cm (18in) | 116cm (18in) |
夾持力 | 9150kgf@16kg/cm (20130lbf@229psi) | 9150kgf@16kg/cm (20130lbf@229psi) |
產品淨重 | 17kg (37.4lbs) | 17kg (37.4lbs) |
