工作原理及工藝流程
1、工藝流程原水－旋流除砂－精密過濾－儲水池－用戶
2、原理：旋流除砂器是根據離心沉降和密度差的原理，當水流在一定的壓力下，從除砂器進口以切向進入設備後，產生強烈的旋轉運動，由於砂水密度不同，在離心力、向心浮力、流體曳力的作用下因受力不同，從而使密度低的清水上升，由溢流口排出，密度大的砂由底部排砂口排出，從而達到除砂的目的。在一定範圍和條件下，除砂器進水壓力越大，除砂率越高，並可多台並聯使用。
沛德旋流除砂器具有如下特點及套用
1、結構簡單，成本低廉，易於安裝和操作，幾乎不需要維護。 2、與擴大管，緩衝箱等除砂設備相比，具有體積小，處理能力大，節省現場空間。 3、套用範圍：河水、井水除砂，洗煤水、工業選礦、固液分離、液體除氣以及非互溶液體的分離等。 4、套用領域：可套用於空調水處理、化學、石油、礦業、醫藥、紡織等許多行業 。

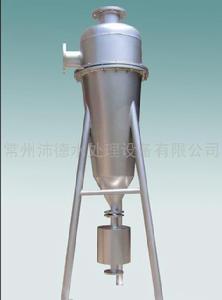

沛德旋流除砂器沛德旋流除砂器
主要技術參數
材質 低碳鋼 原水濁度 ≥300度 水濁度 ≤10度 進水壓力 ≥0.2～0.25 水頭損失 2mm 除砂直徑 ＞0.1mm 工作溫度 常溫
沛德旋流除砂器沛德旋流除砂器
旋流除砂器規格性能
| 型 號 | 處理水量 | 進水壓力 | 平均除砂率 | 外型尺寸mm | 進水口D1 | 出水口D2 | 排污口D3 | ||
| T/H | MPa | % | D | H | h | mm | mm | mm | |
| SYS-20S/D | 20 | >0.2 | >96 | 159 | 850 | 650 | 40 | 50 | 32 |
| SYS-30S/D | 30 | >0.2 | >96 | 219 | 960 | 650 | 40 | 50 | 32 |
| SYS-40S/D | 40 | >0.2 | >95 | 325 | 1150 | 1080 | 50 | 65 | 40 |
| SYS-60S/D | 60 | >0.25 | >95 | 325 | 1150 | 1080 | 65 | 80 | 40 |
| SYS-70S/D | 70 | >0.25 | >92 | 426 | 1580 | 1300 | 80 | 100 | 50 |
| SYS-80s/D | 80 | >0.25 | >92 | 426 | 1580 | 1300 | 80 | 100 | 50 |
| SYS-100S/D | 100 | >0.3 | >90 | 426 | 1760 | 1350 | 100 | 125 | 50 |
| SYS-150S/D | 150 | >0.3 | >90 | 530 | 1760 | 1350 | 100 | 125 | 50 |
| SYS-185S/D | 185 | >0.3 | >90 | 530 | 2000 | 1550 | 125 | 150 | 65 |
| SYS-200S/D | 200 | >0.3 | >90 | 650 | 2334 | 1800 | 150 | 200 | 65 |
