沃拉斯頓稜鏡

沃拉斯頓稜鏡：一種光學器件，能產生兩束彼此分開的、振動方向互相垂直的線偏振光。它是有由兩個直角稜鏡組成的，中間用甘油或蓖麻油粘合。

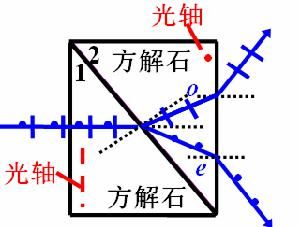

wolaston稜鏡示意圖

右圖中，所用材料是方解石。兩稜鏡的光軸互相垂直。自然光垂直入射到AB表面時，o光和e光無折射的沿同一方向傳播，但分別以不同的速度Vo和Ve傳播。當它們先後進入第二稜鏡以後，由於第二稜鏡的光軸垂直於第一稜鏡的光軸，所以第一稜鏡中的o光對第二稜鏡來說就變為e光，而e光就變為o光。因此原來在第一稜鏡中的o光在兩稜鏡的界面上以相對摺射率ne/no折射，而原來在第一稜鏡中的e光以相對摺射率no/ne折射。因為方解石是負晶體（no>ne），所以在第二稜鏡中的e光遠離兩方解石交界面的法線傳播，在第二稜鏡中的o光靠近兩方解石交界面的法線傳播。結果兩束光在第二稜鏡中分開。這樣，經最右邊的一個面再次折射而由沃拉斯頓稜鏡射出的是兩束按一定角度分開的偏振光，它們的振動方向互相垂直。當稜鏡頂角（即圖中<1)不太大時，這兩束折射光差不多對稱的分開。

它們之間的夾角近似為φ=arcsin[(no-ne)tan<1].

沃拉斯頓稜鏡的材料也可以選用石英，只是分開的兩束光的夾角要小得多。當入射光不是單色光時，兩束線偏光稍有色散。
